Produktübersicht

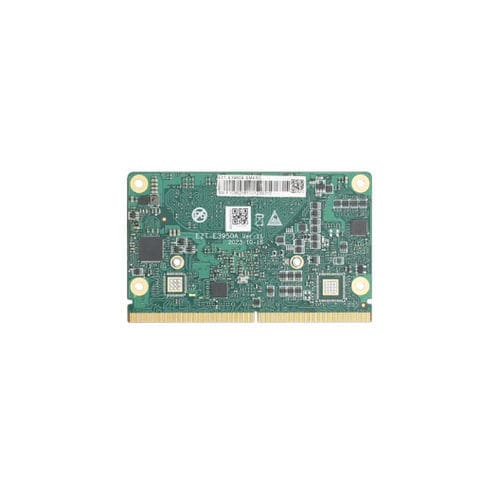

Das EZT-E3950A(B) ist ein SMARC 2.11 Core-Modul auf Basis des Intel Atom X7-E3950. Es verfügt über On-board LPDDR4-Speicher und eine umfangreiche I/O-Ausstattung (CSI/SDIO/UART/I2C usw.), unterstützt Dual-Display und Kameraeingänge und eignet sich für IoT-Gateways, Embedded-Vision-Anwendungen und leichte Edge-Computing-Geräte.

Wichtigste Merkmale

• Intel Atom X7-E3950, 4 Kerne / 4 Threads, 2,0 GHz (bis 2,6 GHz), TDP 10 W
• On-board LPDDR4 (1600/2133/2400 MHz), bis zu 8 GB
• 1× PCIe 2.0 x4; 1× SATA 3.0; 64 GB eMMC optional
• Duale Display-Ausgänge (eDP→LVDS + DDI konfigurierbar zu HDMI/DP); DP bis 4096×2160@60Hz
• 2× USB 3.0, 4× USB 2.0; Intel i211-AT Gigabit LAN (1×, optional 2×); 1× HDA-Audio
• 2× CSI-Kameraanschlüsse; 1× SDIO; 4× UART; 5× I2C; 1× SPI; 1× SMBUS; 1× 8-bit GPIO
• SMARC 2.11 Formfaktor, 82 × 50 × 1,2 mm; Betriebstemperatur 0°C bis 60°C

Technische Daten
Modell: EZT-E3950A(B)
Typ: SMARC 2.11 Core-Modul
Prozessor: Intel Atom X7-E3950 (4 Kerne / 4 Threads)
Basisfrequenz: 2,0 GHz (bis 2,6 GHz)
Cache: 2 MB L3
TDP: 10 W
Speicher: On-board LPDDR4 1600/2133/2400 MHz, max. 8 GB
Speicher: 64 GB eMMC (optional) + 1× SATA 3.0
Erweiterung: 1× PCIe 2.0 x4
Display: eDP→LVDS + DDI (konfigurierbar HDMI/DP); DP 4096×2160@60Hz, HDMI 3840×2160@30Hz, eDP 3840×2160@60Hz, LVDS 1368×768@60Hz
USB: 2× USB 3.0, 4× USB 2.0
Netzwerk: Intel® Ethernet Controller i211-AT (1× LAN, optional 2× LAN)
Audio: 1× HDA
GPIO/Seriell/Bus: 1× 8-bit GPIO, 4× UART, 5× I2C, 1× SPI, 1× SMBUS
Kamera/I/O: 2× CSI, 1× SDIO
Stromversorgung: DC 5V ±5%
Bedienelemente: 1× Power Button; 1× Reset Header Pin
Betriebstemperatur: 0°C bis 60°C
Lagerungstemperatur: -40°C bis 85°C
Feuchtigkeit: 5%–85% (0–45°C, nicht kondensierend)
Abmessungen: 82 × 50 × 1,2 mm
PCB-Farbe: Grün
Betriebssysteme: Windows 10 (1809/1607), Linux, Yocto YP2.5(4.14)/YP2.7(4.19)

Anwendungen

• Industrielle Gateways und Protokollkonverter
• Embedded-Vision-Systeme und intelligente Kameras
• Digitale Beschilderung und interaktive Terminals
• Leichtes Edge Computing und IoT-Geräte

Kompatibilität & Software
Unterstützt Windows 10 und gängige Linux-Distributionen; Yocto BSP verfügbar. Intel Ethernet- und Displaytreiber werden für Integration und Entwicklung bereitgestellt.
