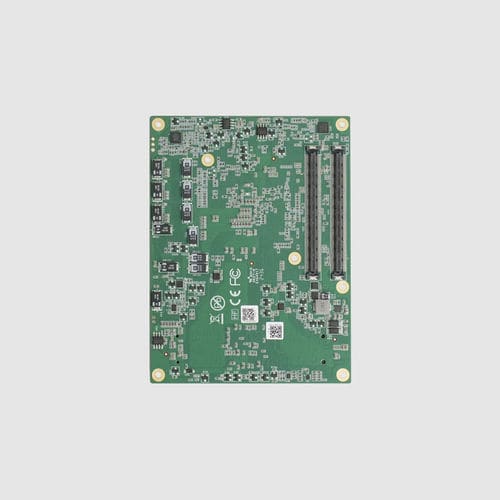

Steuerungsmodul ECM-6401

TelemonitoringUSBEthernet

Produktvorstellung
Das ECM-6401 ist ein COM-Express Type 7 CPU-Modul auf Basis der Intel Xeon D (Broadwell-DE) Plattform. Im 95×125mm Formfaktor mit DDR4-Speicherunterstützung und umfangreichen PCIe-Lanes bietet es PCIe x16/x8-Erweiterung und 10G-fähige Netzwerkverbindungen für Netzwerkgeräte, Storage-Server und Telekom-Edge-Geräte.

Detaillierte Beschreibung
Das ECM-6401 unterstützt Intel Xeon D Prozessoren (Broadwell-DE), wählbar als D-1548 (8 Kerne, 2.0GHz, 45W TDP) oder D-1508 (2 Kerne, 2.2GHz, 25W TDP) und bietet serverseitige Zuverlässigkeit sowie langfristige Verfügbarkeit. Die COM-Express Type 7 Spezifikation im 95×125mm Format legt den Fokus auf PCIe-Erweiterung und Hochgeschwindigkeitsnetzwerke statt auf Display-Ausgänge. Der Speicher ist dual-channel DDR4 2400MHz SO-DIMM, bis zu 64GB. Erweiterungsmöglichkeiten: 1×PCIe x16, 1×PCIe x8 und 7×PCIe x1 (insgesamt 9 PCIe-Lanes) für 10GbE/25GbE NICs, NVMe-HBAs, FPGA-Beschleuniger, Krypto-Karten und andere serverseitige Erweiterungen für NFV, SDS und ähnliche Hochleistungsanwendungen. Integrierte Netzwerkoptionen sind Intel i225LM/IT (bis 2.5GbE) oder Intel i210-AT mit Unterstützung für 10G Base-KR Side-Band.

Produktmerkmale

• Intel Xeon D Prozessor, Broadwell-DE Serverplattform
• COM-Express Type 7, 95×125mm Formfaktor
• DDR4-Unterstützung bis 64GB und 10G-Netzwerkfähigkeit
• PCIe-Erweiterung: PCIe x16 + PCIe x8 + 7×PCIe x1
• 2.5GbE / 10G Konnektivität und doppelte SATA3.0
• Schnittstellen: 4×USB3.0, 4×USB2.0, 2×SATA3.0, 8-bit GPIO, LPC/SMBUS/SPI, Watchdog, Dual-Fan Header
• Betriebstemperatur 0~60°C, Lagerung -20~85°C; unterstützt Windows und Linux

Bestellinformationen (Beispiele)
8.ZRT.80-1615-14-LEF (D-1548 + 2×SO-DIMM, Verpackung 30 Stück)
8.ZRT.80-1615-15-LEF (D-1508 + 2×SO-DIMM, Verpackung 30 Stück)
8.ZRT.80-1615-16-LEF (D-1559 + 2×SO-DIMM, Verpackung 30 Stück)

Eigenschaften / Spezifikationen

• Produkttyp: COM-Express Type 7 CPU-Modul
• Abmessungen: 95×125mm
• Prozessoren: Intel Xeon D-1548 (8 Kerne, 2.0GHz, 45W) / D-1508 (2 Kerne, 2.2GHz, 25W), Broadwell-DE
• Chipset: SoC
• Speicher: DDR4 2400MHz
• Maximaler Speicher: 64GB
• Speichersteckplätze: 2×SO-DIMM
• PCIe-Erweiterung: 1×PCIe x8 + 1×PCIe x16 + 7×PCIe x1
• Videoausgang: Keiner (Type 7 auf Netzwerk und PCIe ausgerichtet)
• Netzwerk: Intel i225LM/IT (bis 2.5GbE) oder i210-AT; Unterstützung 10G Base-KR Side-Band
• SATA: 2×SATA3.0 (6Gbps)
• USB: 4×USB3.0; 4×USB2.0
• Audio: Keines
• GPIO: 8-bit GPIO
• Watchdog: Unterstützt
• Stromeingang: 8.5V~20V
• Betriebstemperatur: 0~60°C
• Lagerungstemperatur: -20~85°C
• Betriebssysteme: Windows / Linux
