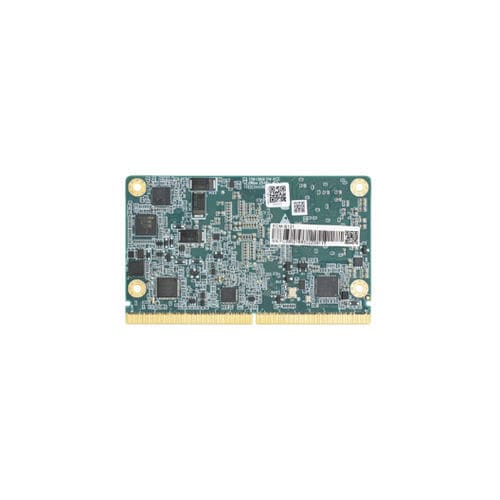

Datenübertragungsmodul ECM-S121

zur DatenverarbeitungTelemonitoringUSB

Produktvorstellung
Das ECM-S121 verwendet den Intel Alder Lake‑N N97 Prozessor (4 Kerne / 4 Threads, Basis 2,0 GHz, TDP 12 W) und bietet damit ausgewogene Rechenleistung bei geringem Energieverbrauch. Das Modul verfügt über onboard LPDDR5 4800 MHz Speicher bis 8 GB mit IBECC-Unterstützung zur Erhöhung der Datensicherheit. Erweiterung und Speicher: 1×PCIe 3.0 x4 (teilbar in 3×PCIe x1 oder 1×PCIe x2 + 1×PCIe x1), 1×SATA 3.0 und 64 GB eMMC an Bord. Grafik: drei Ausgänge (eDP/LVDS und DDI konfigurierbar für HDMI/DP++), bis 4096×2160@60Hz. Netzwerk: 2×Intel i226‑AT 2,5 GbE Controller. Versorgung DC 4,75–5,25 V. Betriebstemperatur 0–60°C, geeignet für Industrieautomation, Edge-Gateways und Embedded-Anwendungen.

Produkteigenschaften

• Intel Alder Lake‑N N97 Prozessor, 4 Kerne / 4 Threads, 2,0 GHz
• Onboard LPDDR5 4800 MHz Speicher mit IBECC, bis zu 8 GB
• 1×PCIe 3.0 x4 Erweiterungssteckplatz (teilbar)
• Speicher: 1×SATA 3.0 + 64 GB eMMC onboard
• Drei Display-Ausgänge (eDP/LVDS; DDI konfigurierbar HDMI/DP++), 4K@60Hz Unterstützung
• I/O: 2×USB 3.0 + 4×USB 2.0; 2×Intel i226‑AT 2,5 GbE; 1×HDA/I2S Audio; 1×13 GPIO
• SMARC 2.0 Standard, Maße 82×50×5,5 mm
• Betriebstemperatur: 0 ~ 60°C
• Unterstützte OS: Windows 10/11 und Linux

Technische Daten

• Modell: ECM-S121
• Produkttyp: SMARC 2.0 Core-Modul
• Prozessor: Intel Alder Lake‑N N97
• Kerne / Threads: 4 / 4
• Basisfrequenz: 2,0 GHz
• L3-Cache: 6 MB
• TDP: 12 W
• SoC-Chipsatz: Alder Lake‑N SOC
• BIOS: AMI EFI BIOS
• Speichertyp: LPDDR5 4800 MHz (IBECC unterstützt)
• Max. Speicher: 8 GB (onboard)
• Speichersockel: Onboard
• Erweiterungssteckplatz: 1×PCIe 3.0 x4 (konfigurierbar)
• SATA: 1×SATA 3.0
• eMMC: 64 GB onboard
• Display-Ausgänge: 3 (eDP/LVDS und DDI konfigurierbar für HDMI/DP++)
• DP Auflösung: 4096×2160@60Hz (DP 1.2)
• HDMI Auflösung: 4096×2160@60Hz
• eDP Auflösung: 1920×1080@60Hz
• LVDS Auflösung: 1920×1200@60Hz
• USB 3.0: 2×
• USB 2.0: 4×
• Ethernet-Controller: Intel® Ethernet Controller i226‑AT (10M/100M/1000M/2.5G)
• LAN-Ports: 2×
• Audio: 1×HDA/I2S
• GPIO: 1×13 GPIO
• Serielle Anschlüsse: 1×COM (4‑Wire) + 3×COM (2‑Wire)
• SMBus: 1×
• SPI: für BIOS-Flash
• eSPI: unterstützt
• I2C: unterstützt
• Stromversorgungstyp: DC AT: VCC
• Versorgungsspannung: DC 4,75 ~ 5,25 V
• Betriebstemperatur: 0°C ~ 60°C
• Lagerungstemperatur: -40°C ~ 85°C
• Betriebsfeuchte: 5% ~ 85% (0~45°C, nicht kondensierend)
• Abmessungen: 82 × 50 × 5,5 mm
• PCB-Farbe: Grün
• Betriebssysteme: Windows 10/11, Linux
