Telemonitoring-Modul ECD-TYPE7A

USB

Produktbeschreibung

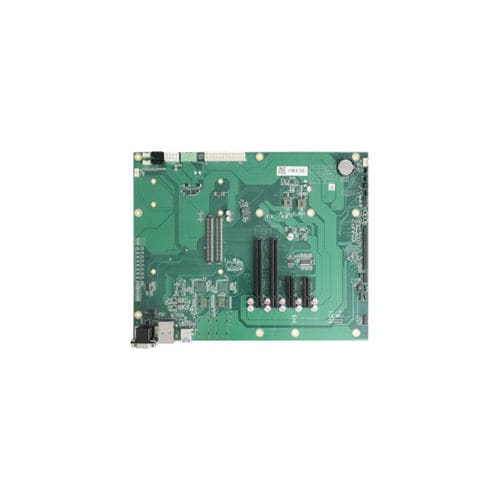

ECD-TYPE7A ist eine COMe Express Type 7 Trägerplatine für Type 7 Core-Module. Sie entspricht dem ATX-Format (304,8×243,8mm) und bietet Erweiterungs- und I/O-Optionen für Netzwerkkommunikation und Server-Anwendungen.

Produkteigenschaften

• COMe Express Type 7 Trägerplatine, ausgelegt für Type 7 Core-Module
• ATX-Motherboard-Größe: 304,8×243,8mm für großzügigen Erweiterungsraum
• PCIe-Erweiterung: 1×PCIe x16 + 1×PCIe x8 + 2×PCIe x4 für Multi-Karten-Deployments (High-Speed-NICs, NVMe HBA, FPGA-Beschleuniger)
• Speicher und I/O: 2×SATA3.0, Frontpanel 4×USB3.0, 1×RJ45-Netzwerkanschluss
• Duale serielle Schnittstellen: 2×DB9 (RS232) für industrielle Kommunikation
• Debug- und Entwicklungsinterfaces: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Frontpanel-Signale: PWR, HDD LED, RST, FPANEL; unterstützt Sleep- und LID-Tasten
• Duale Stromversorgung: ATX (VCC) und DC 12–19V
• Betriebstemperatur: 0–60°C; Lagertemperatur: -40–85°C
• Kompatibel mit Windows und Linux

Spezifikationen

• Modell: ECD-TYPE7A (COMe Express Type 7 Trägerplatine)
• Größe: 304,8×243,8mm (ATX)
• Kompatibles Modul: Type 7 Core-Modul
• PCIe-Steckplätze: 1×x16, 1×x8, 2×x4
• SATA: 2×SATA3.0
• USB: Frontpanel 4×USB3.0
• Netzwerk: 1×RJ45
• Serielle Anschlüsse: 2×DB9 (RS232)
• Debug-Interfaces: CPLD, CGBC, LPC, 2×I2C, GPIO, FPANEL
• Frontpanel-Signale: PWR, HDD LED, RST, FPANEL
• Tasten: Sleep, LID
• Stromeingang: ATX (VCC) / DC 12–19V
• Betriebstemperatur: 0–60°C
• Lagertemperatur: -40–85°C
• Betriebssysteme: Windows, Linux
