Telemonitoring-Modul ECM-TYPE6A

USB

Produktübersicht

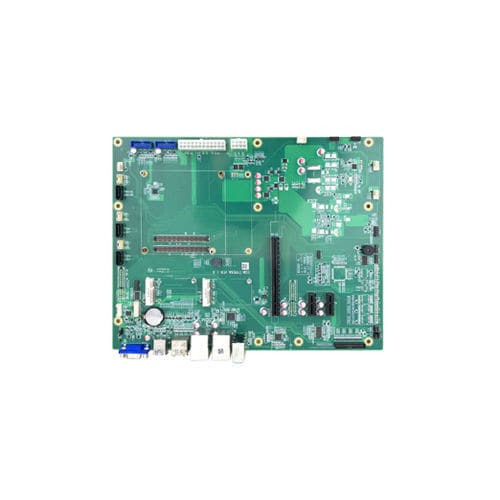

Das ECM-TYPE6A ist eine industrielle COM-Express Type 6 Carrier-Board-Lösung für leistungsfähige Embedded-Anwendungen. Es unterstützt COM-Express Type 6 Basic- und Compact-Module und bietet umfassende I/O-, Speicher- und Erweiterungsoptionen für Industrie-, Medizin-, Digital-Signage- und Überwachungssysteme.

Hauptmerkmale

• Kompatibel mit COM-Express® Type 6 Modulen (COM-E 220-polig)
• Unterstützt 3×SATA 3.0 und 1×mSATA für Speicher
• Vier unabhängige Display-Ausgänge: 2×DDI (konfigurierbar als HDMI/DP), 1×DDI (konfigurierbar als VGA), 1×LVDS (wahlweise eDP)
• Erweiterungssteckplätze: 1×PCIe x16, 1×PCIe x4, 2×PCIe x1, 1×Mini PCIe
• USB: 4×USB 3.0 (2 extern, 2 Header) und 4×USB 2.0 (Front)
• Seriell und I/O: 4×DB9 (SIO), 2×RS232 Header, 1×8-Bit GPIO, 1×LPT, LPC
• Netzwerk: 2×RJ45 Gigabit Ethernet
• Wählbare Stromversorgungsmodi: ATX oder AT

Technische Daten

• Modell: ECM-TYPE6A
• Abmessungen: 304,8×243,84×4,2 mm
• Display-Fähigkeit: bis zu 4 unabhängige Ausgänge (HDMI, DP, VGA, LVDS/eDP)
• Speicher-Interfaces: 3×SATA 3.0, 1×mSATA
• PCIe: 1×x16, 1×x4, 2×x1
• Serielle Ports: insgesamt 6 COM (4×DB9 + 2×RS232 Header)
• USB: 2×USB3.0 Front, 2×USB3.0 Header, 4×USB2.0 Front
• Ethernet: 2×RJ45 10/100/1000 Mbps
• Audio: 1×3,5 mm Klinke
• Stromanschlüsse: ATX (VCC, VSB) / AT (VCC)
• Betriebstemperatur: -20 bis 70 °C; Lagerung: -40 bis 85 °C; Luftfeuchte: 10–90% nicht kondensierend
• PCB-Farbe: grün
• Unterstützte Betriebssysteme: Windows, Linux
