Bildauswertungsmodul ECM-C114

zur Datenverarbeitungfür medizinische Bildgebungmit serieller Schnittstelle

Produktvorstellung

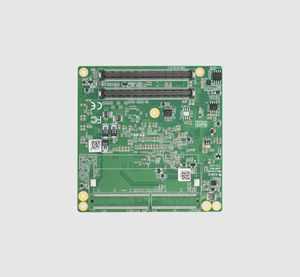

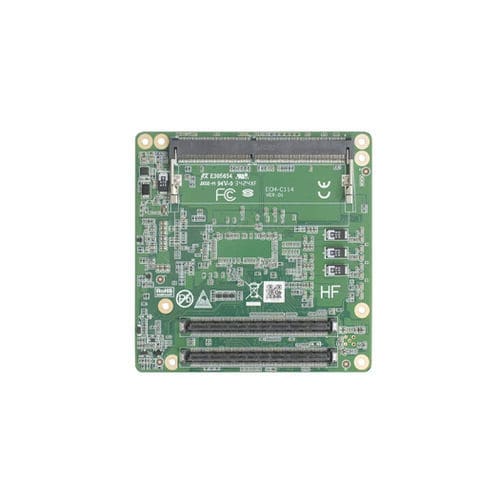

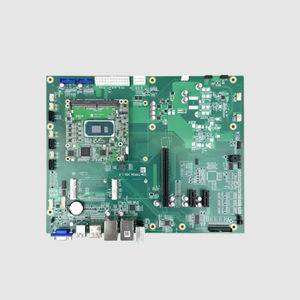

Das ECM‑C114 ist ein COM Express Type 6 Compact Modul (95×95mm) basierend auf Intel 11. Gen Tiger Lake‑U Prozessoren. Es integriert die Intel Iris Xe Grafik, dual‑channel DDR4 SO‑DIMM Unterstützung bis 64 GB, mehrere Display‑Ausgänge und umfangreiche I/O‑Schnittstellen für Industrieautomation, Maschinelles Sehen und Edge‑Computing-Anwendungen.

Produkteigenschaften

• Intel 11. Gen Tiger Lake‑U CPUs: i3‑1115G4 / i5‑1135G7 / i7‑1165G7 (28W TDP)
• COM Express Type 6 Compact Formfaktor, 95×95mm
• Dual‑Channel DDR4‑3200, 2×SO‑DIMM, bis zu 64 GB
• Integrierte Intel Iris Xe GPU; 3×DDI (konfigurierbar HDMI/DVI/DP) + eDP/LVDS Option
• Display‑Unterstützung: HDMI bis 4096×2304@24Hz; DP/eDP bis 4096×2304@60Hz; VGA bis 2048×1536@50Hz
• Erweiterung: 2×PCIe x4 + 1×PCIe x1; Intel i211‑AT Gigabit Ethernet
• I/O: 4×USB3.0, 8×USB2.0, 2×SATA3.0, 2×SER, HDA, 8‑bit GPIO, I2C, SMBus, Watchdog, TPM 2.0
• Breiter Temperaturbereich und ATX/AT Stromversorgung

Detaillierte Beschreibung
Das ECM‑C114 unterstützt Intel Tiger Lake‑U Prozessoren mit bis zu 4 Kernen/8 Threads und Turbo‑Frequenzen bis 4,7 GHz (i7‑Option). Das kompakte 95×95mm COM Express Type 6 Design bietet ein ausgewogenes Verhältnis von Rechenleistung und Platzersparnis für Embedded‑ und Industrieplattformen. Der Arbeitsspeicher wird über zwei SO‑DIMM‑Steckplätze realisiert und unterstützt DDR4‑3200 bis 64 GB. Die integrierte Intel Iris Xe Grafik und konfigurierbare DDI‑Ausgänge ermöglichen hochauflösende Anzeigeoptionen für Digital Signage, medizinische Bildgebung und Vision‑Systeme. Erweiterungen umfassen zwei PCIe x4‑Lanes und eine PCIe x1‑Lane; die Netzwerkverbindung erfolgt über den Intel i211‑AT Gigabit‑Controller. Industrielle Schnittstellen, TPM 2.0 und Watchdog gewährleisten sichere und zuverlässige Einsätze. Unterstützte OS: Windows 10 LTSC, Red Hat 8.4, Ubuntu 20.04, Yocto 4.0x. Betriebstemperatur 0–60°C; Lagerung −40–85°C.

Bestellinformationen

• 8.ZRT.80-1645-02-LEF (ECM-C114_V10, i5-1135G7, dual SO‑DIMM, Kühler, LVDS, Verpackung à 20, Version V00)
• 8.ZRT.80-1645-03-LEF (ECM-C114_V10, i3-1115G4, dual SO‑DIMM, Kühler, LVDS, Verpackung à 20, Version V00)

Technische Daten

• Produkttyp: COM Express Type 6 Compact Modul
• Größe: 95×95mm
• Prozessoren: Intel 11. Gen Tiger Lake‑U i3/i5/i7 (28W)
• Chipsatz: SoC
• Speicher: DDR4‑3200, 2×SO‑DIMM, bis zu 64 GB
• Grafik: Intel Iris Xe
• PCIe: 2×PCIe x4 + 1×PCIe x1
• Displays: 3×DDI (HDMI/DVI/DP konfigurierbar) + eDP/LVDS Option
• USB: 4×USB3.0; 8×USB2.0
• Seriell: 2×SER
• LAN: 1×Gigabit (Intel i211‑AT)
• SATA: 2×SATA3.0
• Audio: HDA
• GPIO: 8‑bit GPIO
• Watchdog: unterstützt
• TPM: TPM 2.0
• Stromversorgung: ATX/AT
• Betriebstemp.: 0–60°C
• Lagerungstemp.: −40–85°C
• OS: Windows 10 LTSC / Red Hat 8.4 / Ubuntu 20.04 / Yocto 4.0x
