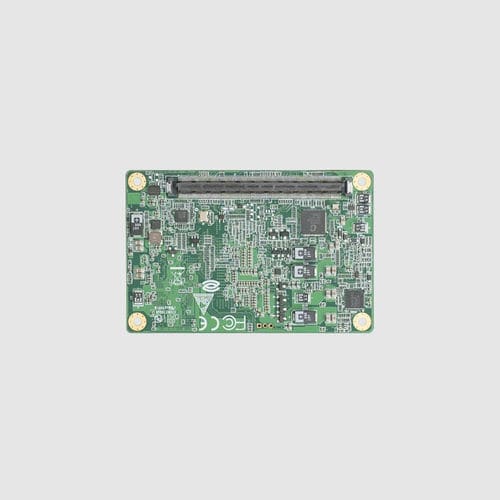

Telemonitoring-Modul ECM-A121

USB

Product Overview
Das ECM-A121 ist ein COM-Express Type 10 Mini Core-Modul (84×55mm) auf Basis der Intel N97 / i3-N305 Plattformen mit On-board LPDDR5-Speicher und optionalem eMMC. Verfügbare CPU-Optionen: N97 (4 Kerne, bis 3,6GHz, 12W), i3-N305 (8 Kerne, bis 3,8GHz, 15W), X7211E (2 Kerne, 3,2GHz, 6W) und X7213E (2 Kerne, 3,2GHz, 10W). Das kompakte 84×55mm Type-10-Mini-Format und die integrierten Schnittstellen eignen sich für platzbeschränkte Embedded- und IoT-Edge-Anwendungen.

Product Features

• Unterstützt Intel N97 / i3-N305 / X7211E / X7213E; TDP 6–15W
• COM-Express Type 10 Mini Formfaktor, ultra-kompakte 84×55mm Platine
• On-board LPDDR5 4800MHz, bis zu 16GB (kein Sockel)
• Integrierter Intel i226 2.5GbE Controller und optionales eMMC 64GB/128GB
• Flexible PCIe-Konfiguration: 4×PCIe x1 (Standard) oder 2×PCIe x2 (optional)
• Anzeigeunterstützung: 1×LVDS Single (oder eDP) + 1×DDI (HDMI/DP); HDMI2.0b bis 4K@60Hz
• Weitbereichs-Eingang 4,75V–20V; Betriebstemperatur 0–60°C für industrielle Edge- und IoT-Anwendungen

Specification
ECM-A121
Produkttyp: COM-Express Type 10 Mini Core-Modul
Größe: 84×55mm
CPU (Optionen): Intel N97 (4 Kerne, 3,6GHz, 12W) / i3-N305 (8 Kerne, 3,8GHz, 15W) / X7211E (2 Kerne, 3,2GHz, 6W) / X7213E (2 Kerne, 3,2GHz, 10W)
Chipset: SoC
Speicher: On-board LPDDR5 4800MHz
Max. Speicher: bis zu 16GB (on-board, kein Sockel)
Integrierte Grafik: Intel UHD Graphics
PCIe-Erweiterung: konfigurierbar 4×PCIe x1 oder 2×PCIe x2
Display-Ausgänge: 1×LVDS (oder eDP) + 1×DDI (HDMI/DP); HDMI2.0b bis 4096×2160@60Hz
USB: 2×USB3.2, 8×USB2.0
Seriell: 2×COM
Netzwerk: 1×2.5GbE (Intel i226)
SATA: 2×SATA3.0 (optional)
Speicher (Massenspeicher): eMMC 64GB / 128GB (optional)
Audio: 1×HDA
GPIO: 4×GPO / 4×GPI
Watchdog: unterstützt
Stromversorgung: 4,75V–20V
Betriebstemperatur: 0–60°C
Lagerungstemperatur: -40–85°C
Unterstützte OS: Windows / Linux
