Telemonitoring-Modul EMB-2121

kabellosBluetooth

Produktübersicht

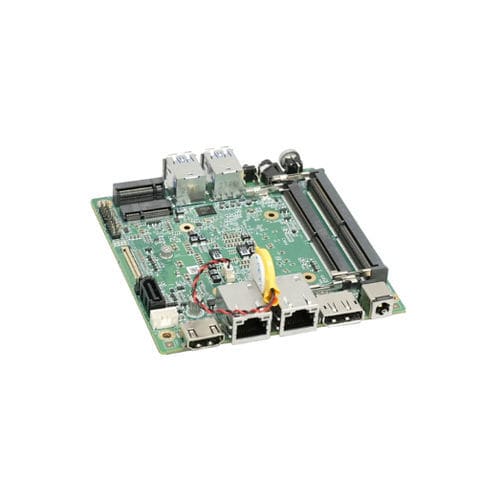

Das EMB-2121 ist ein 10×10 Industrie-Mainboard auf Basis der Intel 12./13. Generation Alder Lake-P / Raptor Lake-P. Mit einem ultra-kompakten Formfaktor von 100×100 mm und Dual-Channel DDR5-Unterstützung bietet es HDMI2.0 + DP++ + eDP Dreifach-Display-Ausgänge und M.2 NVMe-Erweiterung und liefert eine leistungsfähige kompakte Rechenplattform für eingebettete und industrielle Edge-Anwendungen.

Hauptmerkmale

• Unterstützt Intel 12./13. Gen Alder Lake-P / Raptor Lake-P Prozessoren (i3-1220P / i5-1250P / i7-1270P), 28 W TDP.
• 10×10 Board-Formfaktor (100×100 mm) für platzbeschränkte Installationen.
• Dual-Channel DDR5-4800, bis zu 64 GB über 2× SO-DIMM.
• 2× RJ45 LAN-Ports (Intel i211 Gigabit), Dual‑Netzwerkfähigkeit.
• Drei Display-Ausgänge: 1× HDMI2.0 + 1× DP++ + 1× eDP, unterstützt hohe Auflösung und Bildwiederholraten.
• Erweiterung: 1× M.2 M‑Key 2280 (NVMe PCIe 4.0 x4 / SATA3.0) + 1× M.2 E‑Key (Wi‑Fi/Bluetooth) + 1× SATA3.0.
• Weitbereichstemperatur‑Design: Betrieb -20 °C bis 60 °C; Lagerung -40 °C bis 85 °C. Unterstützt Windows und Linux.

Produktbeschreibung
Das EMB-2121 unterstützt Dual‑Channel DDR5‑4800 bis 64 GB über zwei SO‑DIMM‑Slots und bietet ausreichend Speicherbandbreite für datenintensive Edge-Workloads. Die Display‑Fähigkeiten sind besonders: HDMI2.0 und DP++ unterstützen bis zu 4096×2160@60Hz, eDP bis zu 4096×2160@120Hz HDR für hochfrequente oder hochdichte Panels. Die Speichererweiterung ist flexibel: 1× M.2 M‑Key 2280 (NVMe PCIe 4.0 x4 oder SATA3.0), 1× M.2 E‑Key für Funkmodule und 1× SATA3.0 (2‑Pin 5 V). Netzwerk: 2× RJ45 mit Intel i211 Controllern (10/100/1000 Mbps). I/O: Rear 4× USB3.2 und 2× USB2.0 über Header. Serielle Schnittstellen: 1× RS232/485/422 (2.0 mm) plus Front‑Panel Seriell. Audio: kombinierte Audiobuchse (ALC897). Systemsteuerung: Power- und Reset‑Taster, optional TPM 2.0 und Watchdog. Stromversorgung DC 12–19 V, 150 W über DC‑Jack. Entwickelt für industrielle Edge‑Computing‑Anwendungen, Embedded‑Steuerung, Digital Signage und Machine Vision in kompakten Umgebungen.

Anwendungen

• Industrielles Edge‑Computing
• Embedded‑Steuerung
• Digital Signage
• Maschinelles Sehen

Technische Daten

• Modell: EMB-2121
• CPU: Intel 12./13. Gen Alder Lake-P / Raptor Lake-P — i3-1220P (10 Kerne/12 Threads, 3,3 GHz, 12 MB Cache, 28 W); i5-1250P (12 Kerne/16 Threads, 3,3 GHz, 12 MB Cache, 28 W); i7-1270P (12 Kerne/16 Threads, 3,5 GHz, 18 MB Cache, 28 W)
• BIOS: AMI EFI mit 32 MB SPI BIOS und CMOS‑Backup
• Speicher: DDR5-4800, 2× SO‑DIMM, Dual‑Channel, bis zu 64 GB
• PCIe: 1× PEG x4 (PCIe Gen4)
• M.2‑Slots: 1× M.2 M‑Key 2280 (NVMe PCIe 4.0 x4 oder SATA3.0); 1× M.2 E‑Key (PCIe + USB2.0 für Wi‑Fi/Bluetooth)
• SATA: 1× SATA3.0 (2‑Pin 5 V)
• Display‑Ausgänge: 1× HDMI2.0 (Rear); 1× DP++ (Rear); 1× eDP (Rear/Header). HDMI2.0/DP bis 4096×2160@60Hz; eDP bis 4096×2160@120Hz HDR
• USB: Rear 4× USB3.2; Header 2× USB2.0 (2.0 mm 2×5 Pin)
• Seriell: 1× RS232/485/422 (2.0 mm) plus Front‑Panel Seriell
• LAN: 2× RJ45 (Intel i211, 10/100/1000 Mbps)
• Audio: Kombinierter Audioanschluss (ALC897)
• Taster: 1× Power, 1× Reset
• Sicherheit: TPM 2.0 (optional)
• Watchdog: Unterstützt
• Stromversorgung: DC 12–19 V, 150 W
• Stromanschluss: 1× DC‑Jack (Adapterversorgung)
• Betriebstemperatur: -20 °C bis 60 °C
• Lagertemperatur: -40 °C bis 85 °C
• Board‑Maße: 10×10 (100×100 mm)
• PCB‑Farbe: Grün
• OS‑Support: Windows / Linux
