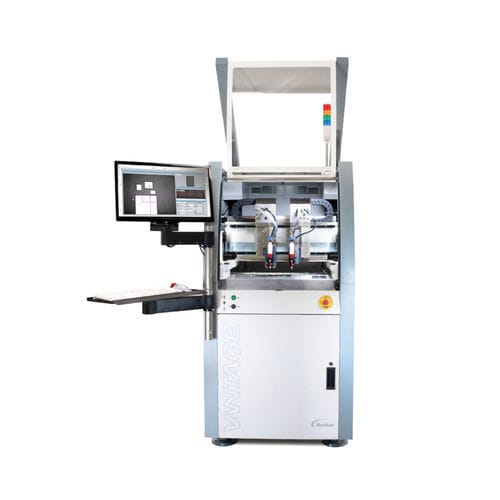

Automatischer Flüssigkeitsdosierer ASYMTEK Vantage Series

vollautomatischfür die Montagemodular

Überblick
Die ASYMTEK Vantage® Serie ist eine Familie von Präzisions-Dispensern für fortschrittliches Halbleiter‑Packaging und dichte Elektronikmontage. Die Plattform vereint IntelliJet® Jetting, automatische Kalibrierung, Closed‑Loop Prozesssteuerung und die Canvas® Software, um wiederholbare und rückverfolgbare Fluidapplikationen auf Wafer-, Substrat‑ und Panel‑Ebene bereitzustellen.

Hauptmerkmale

• Dosieren in Die‑to‑Die‑Abstände <200 μm und Vermeidung von Sperrzonen <250 μm
• Durchsatz: bis zu 49.000 DPH (ein IntelliJet®); ~90.000 DPH (zwei IntelliJet®)
• Automatische Kalibrierung und schnelle, reproduzierbare Inbetriebnahme
• Konfokale/Lasersensorik für reflektierende und transparente Paneele
• Patentierte Echtzeitkorrektur und Closed‑Loop‑Regelung für Prozesskonstanz
• Integrierte Inspektionsoptionen zur Reduktion von Ausschuss und Nacharbeit
• Industry‑4.0‑Bereitschaft über ASYMTEK NE Connect API und Canvas® SDK

Systemvarianten

• Unverzichtbar – Einzelventil‑Konfiguration für kleine Volumina und enge Sperrzonen
• Hohe Ausbeute – ergänzt um Präzisionswaage für Volumenkontrolle und verbesserte Ausbeute
• Produktivität – zwei unabhängige Ventile für höheren Durchsatz und simultane Dosierung
• Productivity Plus – zwei Ventile, Präzisionswaage und Echtzeitkorrektur für maximalen Durchsatz

Software — Canvas®

• Grafische Programmierung: Werkstück scannen und Dosierergebnis auf einer virtuellen Leinwand simulieren
• Geführte Assistenten, Schnellreferenz‑Grafiken und Datenkacheln
• Offline‑Programmierung zur Vermeidung von Produktionsausfall
• Datenprotokollierung und Rückverfolgbarkeit für Prozesskontrolle

Unterstützte Ventile & Pumpen

• IntelliJet® (einzeln / doppelt)
• NexJet NJ‑8 mit ReadiSet‑Kartusche
• DispenseJet‑Serie (DJ‑2100, DJ‑2200, DJ‑9500)
• DV‑Serie Heli‑Flow Pumpen (DV‑7000, DV‑8000C)
• Spritzen‑ und Membranventile (DV‑01, DV‑05A, DV‑07, DV‑09)

Optionen & Zubehör

• Calibrated Process Jetting (CPJ)
• Continuous Path Motion Control
• Fids‑on‑the‑Fly und Monocle Vision Package (MVP)
• Konfokale/Lasersensorik und thermische Steuerung für große Panels

Anwendungen

• Wafer‑Level und Substrate‑Level Advanced Packaging
• Panel‑Level Packaging (Vantage: bis 310 × 310 mm; Vantage XL: bis 510 × 515 mm)
• Underfill, Klebstoffe, Flux, Lötpastennacharbeit, TIM und weitere präzise Fluidanwendungen

Technische Daten

• Minimale Die‑to‑Die‑Abstände: <200 μm
• Minimale Sperrzonen: <250 μm
• Durchsatz: bis zu 49.000 DPH (ein IntelliJet®); bis zu ~90.000 DPH (zwei IntelliJet®)
• Panel‑Handling: Standard 310 × 310 mm; XL bis 510 × 515 mm (kundenspezifisches Tooling verfügbar)
• Höhenerfassung: konfokal/laser für reflektierende/transparente Substrate
• Prozesssteuerung: automatische Kalibrierung, Closed‑Loop, Rückverfolgbarkeit, patentierte Echtzeitkorrektur
• Konnektivität: Industry 4.0 (ASYMTEK NE Connect API, Canvas® SDK)
