Ventil für Flüssigkeitsdosierung xQR41

modular

Übersicht

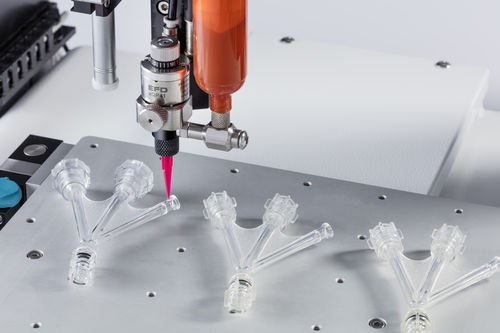

Das xQR41 MicroDot Nadelventil ist für präzise Fluid‑Dosierung in automatisierten Montageprozessen konzipiert. Der um etwa 60 % reduzierte Formfaktor ermöglicht Dosierungen in engen Bereichen und bei komplexen Winkeln. Der patentierte QR‑Verschluss (Quick Release) erlaubt das Entfernen des Flüssigkeitskörpers zum Austausch benetzter Teile in Sekunden, ohne die Montagevorrichtung zu entfernen oder Werkzeuge zu verwenden. Das austauschbare modulare Design unterstützt PEEK‑Benetzteile, BackPack™ Ventilantrieb, Montageblock und einen 90° Flansch‑Einlass mit niedrigem Profil für flexible Konfigurationen.

Merkmale

• Formfaktor ≈ 60 % kleiner als konventionelle Nadel‑Dosierventile
• Präzisionsdosierung: konsistente Mikropunkte bis 150 µm (0,15 mm / 0,006") Durchmesser
• Austauschbare modulare Komponenten und kein totes Flüssigkeitsvolumen
• Optionale Benetzteile aus PEEK für reaktive Klebstoffe
• 360°‑Rotation des Flüssigkeitskörpers für optimale Positionierung

Vorteile

• Modulare Konfigurierbarkeit zur Anpassung an spezifische Dosieranwendungen
• QR‑Verschluss für schnellen, werkzeuglosen Austausch benetzter Teile und reduzierte Ausfallzeiten
• Leichte Bauweise reduziert Verschleiß an Linearantrieben und Riemen der Automatisierung
• Kein Totvolumen minimiert Materialverlust
• Kompakte Bauform ermöglicht mehrere Ventile pro Montageplatte zur Steigerung des Durchsatzes

Artikelnummern
Artikel # | Beschreibung | Schlüsselmerkmal
7360817 | xQR41 mit BackPack | Inklusive einstellbarer Hubsteuerung
7361761 | xQR41 mit BackPack | Inklusive einstellbarer Hubsteuerung und benetzten PEEK‑Teilen
7360821 | xQR41 mit BackPack | Inklusive einstellbarer Hubsteuerung und Nadel mit abgerundetem Ende
7360824 | xQR41 mit Montageblock | Inklusive einstellbarer Hubsteuerung
7361763 | xQR41 mit Montageblock | Inklusive einstellbarer Hubsteuerung und benetzten PEEK‑Teilen
7360823 | xQR41 mit Montageblock | Inklusive einstellbarer Hubsteuerung und Nadel mit abgerundetem Ende

Weitere Hinweise

• Teilenummern der Fluid‑Einlassfittings: 7020671, 7361411
• Kompatible modulare Komponenten: BackPack Valve Actuator, Montageblock, 90° Einlassantrieb mit niedrigem Profil
• Einige Konfigurationen enthalten einstellbare Hubsteuerung, abgerundete Nadeln oder PEEK‑Benetzteile

Technische Daten

• Modell/Serie: xQR41 MicroDot™
• Mikropunkt‑Durchmesser: typ. 150 µm (0,15 mm / 0,006")
• Formfaktor: ≈ 60 % kleiner als konventionelle Nadelventile
• Fluidvolumen: Design ohne totes Volumen
• Benetzte Werkstoffe: optionale PEEK‑Teile für reaktive Klebstoffe
• Wartung: patentierter QR (Quick Release) für werkzeuglosen, schnellen Austausch
• Konfigurierbarkeit: austauschbares modulares Design; kompatibel mit BackPack™, Montageblock, 90° Einlassantrieb
• Rotation: 360° Rotationsbewegung des Flüssigkeitskörpers
• Bauweise: leicht, zur Reduzierung von Automatisierungsverschleiß
• Optionale Nadel: Bullet‑End‑Nadel auf ausgewählten Artikelnummern verfügbar
• Steuerung: einstellbare Hubsteuerung auf gelisteten Artikelnummern verfügbar
• Fluid‑Einlassfittings: Teilenummern 7020671 und 7361411
