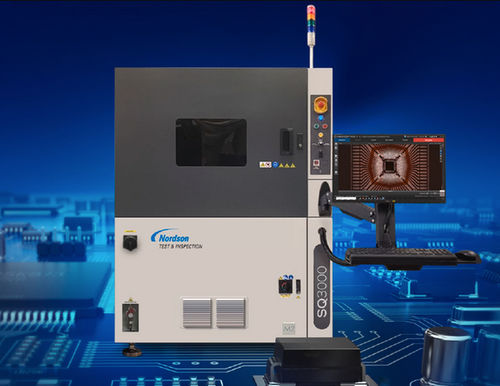

Automatisiertes Inspektionssystem SQ3000 M2

medizinischHochgeschwindigkeit

Produktbeschreibung
Das SQ3000M2 ist ein automatisiertes optisches Inspektionssystem (AOI) für Drahtbond-Anwendungen, Halbleitergehäuse und Leiterplattenmontage. Es bietet Inline-Fehlererkennung und optionale Metrologie zur Verbesserung von Ausbeuten, Prozessabläufen und zur Reduzierung von Rücksendungen.

Inspektionsfunktionen

• Sichtfeld (FOV): 8,2 × 6,8 mm (1X)
• Auflösung: 3,4 µm (1X)
• Beleuchtung: Fusion Lighting™ Mehrwinkel-LED (proprietär)
• Bildgebung: 5-Megapixel-Farbkamera (2448 × 2048)
• Optik: Hohe Auflösung, geringe Verzerrung mit koaxialer Beleuchtung
• Metrologie: Optionales AFVM / FVM (Focus Variation Measurement) Modul
• Unterstützte Bauteiltypen: JEDEC, MCMs, Hybride, FlipChip, BGA, MicroBGA, MEMs, Waffle Pack

System - Technische Daten
Systemabmessungen (B × T × H): 110 × 128 × 143 cm — Höhe ohne Signallichtmast und Nivellierfüße.
Gewicht: ≈ 965 kg (2127 lbs.).

Optionen

• SPC-Software
• Barcode-Lesegeräte (1D/2D)
• Programmiersoftware: ePM-AI
• Offline-Fehlerprüfung
• Zertifizierungsziel
• CMM-Fähigkeit
• KI-Fähigkeit
• Sekundäroptiken (5X oder 10X)
• Tertiäroptik (0,5X)

Bildgebungs- und Messfunktionen
Die Fusion Lighting™ Mehrwinkel-LED verbessert Defektkontraste bei komplexen Bauteilgeometrien. Standardmäßig 5 MP Farbbildgebung; optionales FVM-Metrologiemodul für Oberflächen- und Höhennachmessungen für kombinierte Inspektions-/Messabläufe.

Dokumentation & Medien
Produktbroschüre und Demo-Videos sind verfügbar und zeigen Systemkonfiguration, Bedienung und Inspektionsergebnisse.

Caractéristiques / Spécifications techniques

• Modell: SQ3000M2
• Typ: AOI (Automatisierte optische Inspektion)
• FOV: 8,2 × 6,8 mm
• Auflösung: 3,4 µm (1X)
• Bildsensor: 5 MP Farbe (2448 × 2048)
• Beleuchtung: Fusion Lighting™ Mehrwinkel-LED
• Optik: Hohe Auflösung, geringe Verzerrung; koaxiale Beleuchtung
• Metrologieoption: AFVM / FVM
• Geeignete Gerätetypen: JEDEC, MCMs, Hybride, FlipChip, BGA, MicroBGA, MEMs, Waffle Pack
• Abmessungen: 110 × 128 × 143 cm
• Gewicht: ≈ 965 kg
• Optionen: SPC, 1D/2D Barcode-Leser, ePM-AI, Offline-Fehlerprüfung, CMM, KI, Optiken 0,5X/5X/10X
