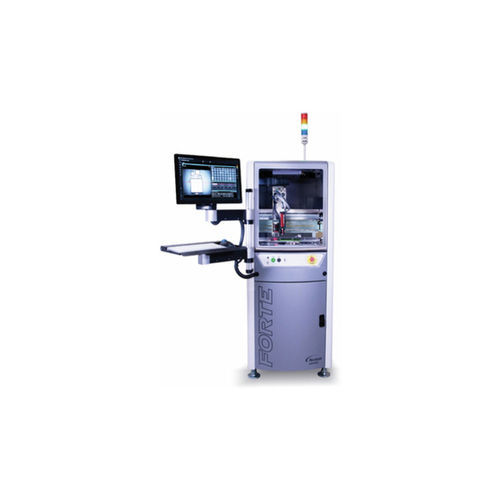

Kompaktes Automatisiertes Dispensersystem ASYMTEK Forte®

berührungslos

Überblick
Die ASYMTEK Forte® Series ist ein automatisiertes Fluid‑Dispensing‑System, das Next‑Generation‑Funktionen und bewährte Technologien kombiniert, um die Produktivität gegenüber dem ASYMTEK Spectrum II um bis zu 50 % zu steigern und gleichzeitig eine kompakte Stellfläche zu bewahren. Das System bietet hohe Beschleunigung, verbesserte Bewegungssteuerung, optionale Forte MAX Dual‑Ventil‑Durchsatzoption, automatische Kalibrierung, Closed‑Loop‑Steuerung und die Canvas®‑Software. Industry‑4.0‑Konnektivität über ASYMTEK NE Connect API und SDK ist verfügbar.

Hauptmerkmale

• Platzsparende Stellfläche zur Maximierung der Produktionsflächeneffizienz.
• Bis zu 1,5 g Beschleunigung für schnelle Punkt‑zu‑Punkt‑Bewegungen.
• Option Forte MAX Dual‑Ventil (IntelliJet®‑ready) für höheren Durchsatz.
• Patentierte Echtzeit‑Schrägkorrektur zur Verbesserung der Genauigkeit und Ausbeute beim Nassdosieren.
• Automatische Kalibrierung und schnelle, wiederholbare Inbetriebnahme zur Reduzierung von Rüstzeiten.
• Closed‑Loop‑Kontrollen und Datenrückverfolgbarkeit zur Prozessstabilisierung und Dokumentation.
• Canvas® Software für grafische Programmierung und Offline‑Entwicklung.

Systempakete

• Essentiell – Einzelventil‑Konfiguration für großvolumige Leiterplatten, Flexible Leiterplatten, MEMS und elektromechanische Montage mit Anforderungen an konstante Genauigkeit und Durchsatz.
• Produktivität – Forte MAX Dual‑Ventil Jetting mit Echtzeitkorrektur zur Beschleunigung des Durchsatzes und zum Ausgleich von schiefen Bauteilen und Höhenvariationen.
• High Yield Productivity – Kombination von Forte MAX Dual‑Ventil mit einer Präzisionswaage zur Maximierung von Produktivität und Ausbeute.

Software
Canvas® vereinfacht die Programmierung und bietet Prozessübersicht und Steuerung.

• Grafische Programmierung – Werkstück‑Scan und Simulation der Dosierergebnisse auf einer virtuellen Leinwand.
• Geführte Assistenten – Schritt‑für‑Schritt Einrichtungs‑ und Abstimmungsanweisungen.
• Schnellreferenz‑Grafiken und Datenkacheln – schneller Zugriff auf Sensoren, Prozesssteuerungen und Kennzahlen.
• Offline‑Programmierung – Programmierung offline zur Vermeidung von Produktionsausfall.

Unterstützte Ventile und Produkte

• IntelliJet® Jetting System (mit Forte MAX kompatibel).
• ASYMTEK NexJet NJ‑8 (ReadiSet‑Kartusche kompatibel).
• DispenseJet DJ‑Serie (Beispiele: DJ‑2100, DJ‑2200, DJ‑9500).
• ASYMTEK DV‑Serie Ventile (z. B. DV‑01, DV‑05A, DV‑07, DV‑09).
• DV‑7000 und DV‑8000C Heli‑Flow Pumpen.

Unterstützte Optionen

• ASYMTEK Fids‑on‑the‑Fly Software.
• Berührungsloser ASYMTEK Laser‑Höhensensor.
• Calibrated Process Jetting (CPJ).
• Continuous Path Motion Control.

Medien
Produktvideo verfügbar: "Revolutionize Your Production Floor with the Forte Series".

Technische Daten

• Serie: ASYMTEK Forte® Series
• Marke: ASYMTEK (Nordson Electronics Solutions)
• Beschleunigung: bis zu 1,5 g (Punkt‑zu‑Punkt)
• Durchsatzoption: Forte MAX Dual‑Ventil, IntelliJet‑kompatibel
• Genauigkeit: patentierte Echtzeit‑Schrägkorrektur (US Patents 9,707,584; 10,150,131; 10,737,286; weitere anhängig)
• Inbetriebnahme: automatische Kalibrierung und schnelle, wiederholbare Einrichtung
• Kontrollen: Closed‑Loop und Datenrückverfolgbarkeit
• Software: Canvas® mit grafischer Programmierung, Assistenten, Datenkacheln und Offline‑Programmierung
• Konnektivität: Industry 4.0 ready via ASYMTEK NE Connect API und SDK
• Produktivitätsangabe: bis zu +50 % vs ASYMTEK Spectrum II (Herstellerangabe)
• Typische Anwendungen: Consumer‑Elektronik in großen Stückzahlen, Leiterplattenbestückung, Flexible Leiterplatten, MEMS, elektromechanische Montage
