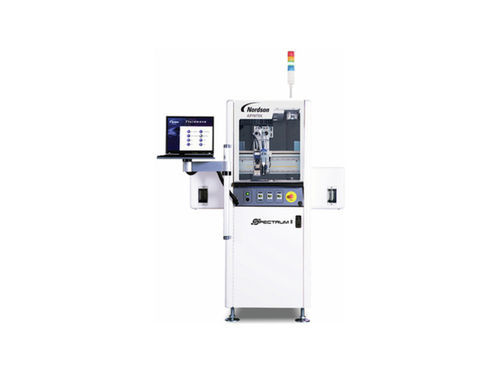

Automatisierter Flüssigkeitsdosierer ASYMTEK Spectrum II

vollautomatischautomatischfür die Montage

Übersicht
Das ASYMTEK Spectrum® II S2‑900 ist ein Präzisions‑Flüssigkeitsdosiersystem für konsistente Serienproduktion in der Montage von mobiler Elektronik, Halbleitern, MEMS und Leiterplatten. Konfigurierbare Systempakete passen Durchsatz, Ausbeute und Anwendung an.

Hauptvorteile

• Kompakte, platzsparende Bauform für Fertigungsumgebungen
• Schnelles, präzises Dosieren in engen Spalten
• Erhöhter Durchsatz durch dual‑simultanes Dosieren und Dual‑Lane‑Optionen
• Patentierte Closed‑Loop‑Prozesssteuerung für Wiederholgenauigkeit
• Skalierbare Unterstützung für verschiedene Ventiltypen und Anwendungen
• Fluidmove® Software mit erweiterten Prozessroutinen
• Hohe X–Y Nass‑Dosiergenauigkeit und präzise Z‑Achsensteuerung

Systempakete

• Essential – Einspurige Ausführung mit Heizung für flexible Präzisionsdosierung in High‑Mix‑Fertigung.
• High Yield – Ergänzt durch Monocle Hochauflösungs‑Vision und piezo‑IntelliJet® Jetting für erhöhte Kontrolle und Genauigkeit.
• Productivity – Dual‑Lane‑Konfiguration zur Steigerung des Durchsatzes, indem in einer Spur dosiert wird, während die andere in Warteschlange ist.
• Productivity Plus – Dual‑Lane mit Vor‑/Nach‑Wartestationen und Substratheizung zur Reduktion von Förderzeiten und Maximierung des Durchsatzes.

Unterstützte Geräte und Software

• Ventiltypen: Jetting, Auger, Time‑Pressure, Spritze, Membran, Nadel, Messventile
• Anwendungen: Underfill, Hohlraumfüllung, Die‑Attach, Präzisionsbeschichtung, Verkapselung, Klebstoff‑/Dichtstoffauftrag
• Dual‑Lane‑Dosierung und spurbezogene Heizoptionen
• Fluidmove®: Fiducial‑Erkennung, Iterative Dummy Dot, Tilt Dispensing, ADS, Monocle Vision Package u. a.

Unterstützte Ventile / Module

• IntelliJet® Jetting System
• NexJet NJ‑8 (ReadiSet‑Kartuschen)
• DispenseJet Serie (DJ‑2100, DJ‑2200, DJ‑9500)
• DV‑7000 / DV‑8000C Heli‑Flow Pumpen
• Spritzen‑, Nadel‑ und einstellbare Messventile; Membranventile mit Suckback

Optionen und Fähigkeiten

• Calibrated Process Jetting (CPJ)
• Monocle Vision Package (MVP) hochauflösend
• Berührungsloser Laser‑Höhensensor
• Fids‑on‑the‑Fly und andere visiongeführte Routinen
• Continuous Path Motion Control und Tilt Dispensing
• Dual‑simultaneous und Dual‑action Dispensing‑Modi

Anwendungen / Typische Einsätze

• Präzises Underfill für PCBA und Halbleitergehäuse
• Hohlraumfüllung und Verkapselung
• Selektive und konforme Beschichtung
• Lötschutzmasken‑, Klebstoff‑ und Dichtstoffauftrag
• Mikrodosierung für MEMS und hochdichte Elektronik

Technische Daten

• Modellreihe: ASYMTEK Spectrum II S2‑900
• Bewegungssteuerung: hochgenaue X–Y‑Tischlösung mit präziser Z‑Achse
• Dosiermodi: Jetting, Time‑Pressure, Volumetrisch, Spritze/Nadel, Messventile
• Durchsatzoptionen: Einspur-, Zweispur-, Productivity‑ und Productivity‑Plus‑Konfigurationen mit Vor-/Nach‑Heizung
• Prozesssteuerung: patentierte Closed‑Loop‑Kontrollen
• Visionsoptionen: Monocle MVP
• Software: Fluidmove®
• Materialien: Underfill, Encapsulants, Coatings, Adhesives u. a.
• Integration: modular für Produktionslinienintegration
