Röntgenröhre mit Festanode NT4

für Röntgentomographie

Übersicht

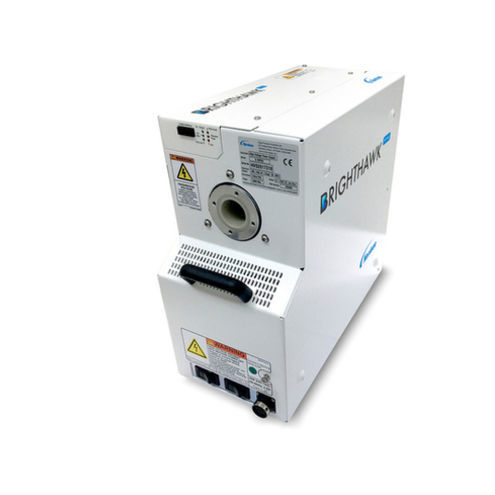

Die BRIGHTHAWK NT100 ist eine Mikrofokus-Übertragungsröhre mit LaB6-Kristall-Elektronenquelle, magnetischer Strahlsteuerung und Wolfram-Target. Die Komponenten sind in einem präzisionsgefertigten, versiegelten Gehäuse montiert und bei ultraniedrigem Vakuum für eine verlängerte Lebensdauer betrieben. Die Röhre ist über die interne Steuerplatine konfigurierbar und unterstützt eine Hochgeschwindigkeitsanbindung über eine 10 GbE SFP+-Hardware-Schnittstelle (optischer/Ethernet-Konverter). Sie ist für hochauflösende Röntgenanwendungen konzipiert.

Komplementärprodukt — BRIGHTHAWK HV160
Die BRIGHTHAWK HV160 ist das zugehörige Hochspannungsnetzteil (HVPSU). Es optimiert die Stromentnahme entsprechend den geforderten kV und W, stabilisiert die Röhrenleistung, minimiert Spotdrift und ermöglicht lange Dauerläufe. Röhre und HVPSU werden mittels Hochspannungskabel und digitaler Steuerungsschnittstelle verbunden.

Features

• 160 kV Hochhelligkeitsquelle mit dedizierter Stromversorgung
• Hohe Vergrößerung mit 0,5 mm Fokus-auf-Objekt-Abstand
• Merkmalserkennung bis ~100 nm (systemabhängig)
• Weitwinkelbelichtung 175°
• Versiegeltes Übertragungsröhrendesign zur Reduzierung von Wartungsaufwand
• LaB6-Kristall-Elektronenquelle und Wolfram-Target

Technische Daten - Allgemein
Zieltechnologie: Transmission
Elektronenquelle: LaB6-Kristall
Röhrenspannungsbereich: 30–60 kV (Systemübersicht nennt je nach Konfiguration bis zu 160 kV)
Röhrenstrombereich: 0–400 µA
Maximale Röhrenleistung: 20 W
Auslastungsgrad: 100 % (kontinuierlich)
Zielmaterial: Wolfram
Fenstermaterial: Diamant

Stromversorgung & Mechanik
Außenmaße Röhre: 362 x 233 x 417 mm
Röhrengewicht: 16–33 kg (Quellangabe inkonsistent; interpretiert als 16–33 kg)
Außenmaße HVPSU (HV160): 230 x 448 x 538 mm
HVPSU-Gewicht: 50 kg

Anwendungen & Hinweise

• Entwickelt für hochauflösendes 3D-Imaging, Tomographie, Metrologie und Fehleranalyse
• Geeignet für lang andauernde Dauerläufe mit stabiler Helligkeit und geringer Spotdrift
• Leistungsangaben (z. B. 100 nm Erkennung) sind system-, detektor- und konfigurationsabhängig
• Für Endkonfiguration, Kabelführung und Integration technische Datenblätter und Herstellerangaben konsultieren
