Drehzahl-Kontrolleinheit 7197PCP-DIN-NX

Durchflussfür Flüssigkeitenhandlingfür Dosierung

Kurzübersicht

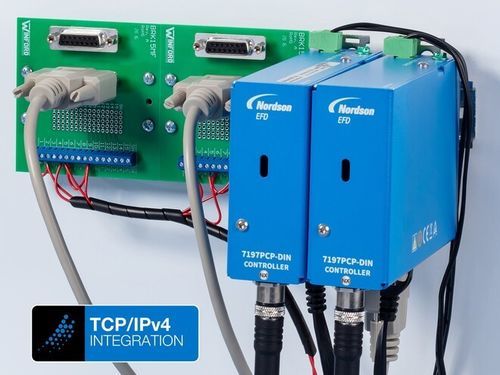

Der 7197PCP-DIN-NX-Controller von Nordson EFD ist ein netzwerkfähiger Controller für volumetrische Exzenterschneckenpumpen. Er kommuniziert direkt mit SPS und anderen Anlagensteuerungen über das Nordson NX-Protokoll via TCP/IP (Ethernet) und ist als kompakte DIN-Schienen-Baugruppe für den Schaltschrank ausgelegt.

Hauptfunktionen

• Ethernet-Anbindung mittels Nordson NX-Protokoll (TCP/IP) für Smart-Factory-Integration
• Programmierung auf Registerebene durch SPS und Fernkonfiguration über SPS/HMI
• Nordson NX Client Application zum Lesen/Schreiben von Controllernregistern für Inbetriebnahme und Fehlersuche
• Integrierte Weboberfläche für browserbasierte Programmierung und Überwachung
• Echtzeit-Feedback einschließlich Encoder-Zählung zur Überprüfung von Rotor-/Pumpenbewegung
• Unterstützte Dosiermodi: Linie, Volumen, Gewicht und Zeitgesteuert
• Kompakter DIN-Schienen-Formfaktor zur Montage im Maschinenschrank
• 2K-Betrieb: für Zweikomponenten-Dosierung sind zwei Controller erforderlich

Typische Vorteile

• Zentrale Konfiguration reduziert lokale Änderungen an einzelnen Controllern
• Schnellere Diagnose durch Vergleich von SPS-gesendeten Registern mit Controller-Feedback
• Verbesserte Prozesssichtbarkeit und reduzierte Ausfallzeiten durch Fernüberwachung (Encoder-Feedback bestätigt Pumpendrehung)

Kompatible Pumpen / Produktfamilie

• 797PCP Serie Exzenterschneckenpumpen
• 797PCP-2K Serie Exzenterschneckenpumpen (für 2K werden zwei Controller benötigt)

Artikelnummern (Tabelle)
Artikel # | Beschreibung | Spezifikation
7365704 | 7197PCP-DIN-NX Controller | Für 797PCP und 797PCP-2K Pumpen kompatibel

Ressourcen / Software (verfügbar)

• Nordson NX Client Application (Lesen/Schreiben von Registern, Unterstützung bei SPS-Integration)
• Integrierte Weboberfläche für browserbasierte Programmierung und Überwachung
• Firmware-Updates und Release-Notes (Web-Update erfordert minimale Firmware-Version)

Technische Spezifikationen

• Netzprotokoll: Nordson NX über TCP/IP (Ethernet)
• Programmierschnittstellen: SPS-Registersteuerung (NX), Nordson NX Client, Web (HTTP)-Schnittstelle
• Dosiermodi: Linie, Volumen, Gewicht, Zeitgesteuert
• Formfaktor: DIN-Schienenmontage für Schaltschränke
• Kompatibilität: Entwickelt für 797PCP und 797PCP-2K Exzenterschneckenpumpen
• 2K-Betrieb: Für Zweikomponenten-Dosierung sind zwei Controller erforderlich
• Prozess-Feedback: Encoder-Zählung zur Verifikation von Rotor/Pumpe
• Firmware/Web-Update: Web-Update unterstützt; minimale Firmware-Anforderung gilt
• Typische Anwendungen: Zentrale Fernsteuerung und Überwachung in automatisierten Produktionslinien und Smart-Factory-Umgebungen
