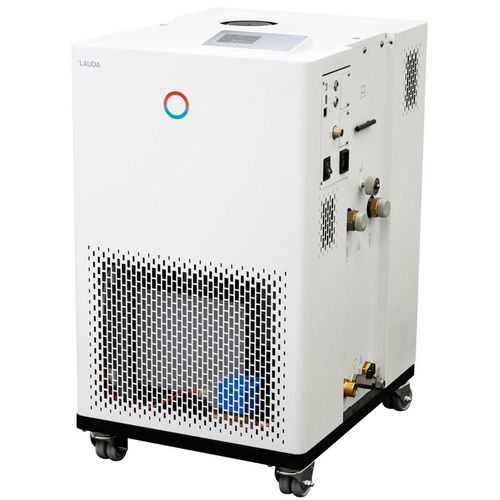

Laborthermostat Integral IN 4 XTW

Prozessauf Rollendigital

Kurzbeschreibung
Bedienen Sie den LAUDA Integral IN 4 XTW Prozessthermostaten über das integrierte farbige TFT-Display oder optional über eine externe Bedienungseinheit mit Touch-Display. Das Gerät verfügt über einen integrierten Webserver für browserbasierte Bedienung und sichere Datenübertragung. Kühlwasserzufuhr ist für den Betrieb erforderlich.

Hauptmerkmale

• Hochtemperatur-Prozessthermostat für dynamische Temperaturregelung in externen Kreisläufen
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Eigenschaftsprofilen
• Voll elektronischer kontinuierlicher Regler mit PID-Wirkung für Innen- und Außenregelung
• Einstellbarer Übertemperaturschutz mit akustischem Alarm; geeignet für brennbare und nicht brennbare Flüssigkeiten
• Anschluss für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Integrierter und einstellbarer Bypass sowie digitale Anzeige des Pumpendrucks
• Leistungsstarke LAUDA Variopump mit 8 wählbaren Abgabestufen oder Druckregelung
• Programmierer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Integrierter Webserver für browserbasierte Bedienung (PC, Tablet, Smartphone); USB- und Ethernet-Schnittstellen serienmäßig
• Erweiterbare Schnittstellen: Option zum Nachrüsten von RS232/485, Profibus, Analog-, Kontakt- oder EtherCAT-Modulen
• SelfCheck Assistant für Systemdiagnose und PowerAdapt für optimale Nutzung der verfügbaren Leistung
• Sehr kleines Innenvolumen mit großem nicht thermostatiertem Ausdehnungsgefäß (Kaltflüssigkeitsschicht-System); wassergekühltes Design

Arbeitsbereich

• Min. Arbeitstemperatur: 25 °C
• Max. Arbeitstemperatur: 320 °C
• Temperaturstabilität: 0.1 ± K

Technische Daten (gemäß DIN 12876)
Arbeitstemperaturbereich: 25 ... 320 °C
Umgebungstemperaturbereich: 5 ... 40 °C
Temperaturstabilität: 0.1 ± K
Heizleistung max.: 3,5 kW
Max. Leistungsaufnahme: 3,7 kW
Stromaufnahme: 16 A
Max. Förderdruck: 3,1 bar
Max. Pumpendurchsatz: 60 L/min
Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
Schlauchgröße Ein-/Ausgang: 3/4″
Min. Füllvolumen: 3,3 L
Max. Füllvolumen: 9,5 L
Anschlussgewinde Kühlwasser (außen): 3/4 ″
Empfohlene Kühlwassertemperatur: 15 °C (max. 30 °C)
Kühlwasser-Durchfluss: 11 L/min
Min. Druckdifferenz Kühlwasser: 3 bar
Max. Kühlwasserdruck: 10 bar
Abmessungen (BxTxH): 430 x 550 x 760 mm
Gewicht: 52 kg
Schallpegel: 52 dB(A)
Netzanschluss: 230 V; 50 Hz
Netzstecker: Netzkabel mit gewinkeltem Stecker (CEE7/7)

Kühlleistung (50 Hz)

• 300 °C | Pumpenstufe 8 | Wärmeträgeröl | 17 kW
• 200 °C | Pumpenstufe 8 | Wärmeträgeröl | 17 kW
• 150 °C | Pumpenstufe 8 | Wärmeträgeröl | 17 kW
• 100 °C | Pumpenstufe 8 | Wärmeträgeröl | 10 kW
• 50 °C | Pumpenstufe 8 | Wärmeträgeröl | 2 kW

Technische Spezifikationen

• Marke: LAUDA
• Modell: Integral IN 4 XTW
• Teilenr.: L002682
• Arbeitstemperaturbereich: 25 ... 320 °C
• Temperaturstabilität: 0.1 ± K
• Heizleistung max.: 3,5 kW
• Max. Leistungsaufnahme: 3,7 kW
• Stromaufnahme: 16 A
• Max. Förderdruck: 3,1 bar
• Max. Pumpendurchsatz: 60 L/min
• Pumpe: LAUDA Variopump mit 8 wählbaren Abgabestufen oder Druckregelung
• Anschlussgewinde Ein-/Ausgang: M30 x 1,5
• Schlauchgröße Ein-/Ausgang: 3/4″
• Füllvolumen (min/max): 3,3 L / 9,5 L
• Kühlwasseranschluss: 3/4 ″
• Empfohlene Kühlwassertemperatur: 15 °C (max. 30 °C)
• Kühlwasser-Durchfluss: 11 L/min
• Max. Kühlwasserdruck: 10 bar (min. Differenz 3 bar)
• Abmessungen (BxTxH): 430 x 550 x 760 mm
• Gewicht: 52 kg
• Schallpegel: 52 dB(A)
• Netzanschluss / Stecker: 230 V; 50 Hz / Netzkabel mit gewinkeltem Stecker (CEE7/7)
• Schnittstellen: USB und Ethernet serienmäßig; Option zum Nachrüsten von RS232/485, Profibus, Analog-, Kontakt- oder EtherCAT-Modulen
• Bedienoberfläche: Farbiges TFT-Display, Webserver für browserbasierte Bedienung, Programmer mit 150 Segmenten
