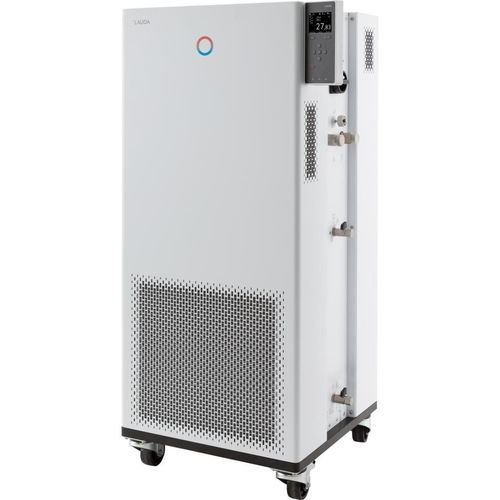

Prozessthermostat Integral IN 550 XT

bodenstehenddigitalelektronisch

Beschreibung
Der Integral IN 550 XT ist ein Umlauf- und Prozessthermostat mit integriertem Kühlsystem, entwickelt für die dynamische Temperaturführung externer Kreisläufe und Prüfstände. Die Bedienung erfolgt über ein farbiges TFT am Gerät oder optional über ein Touch-Bediengerät; Fernbedienung ist über den integrierten Webserver möglich.

Merkmale

• Prozessthermostat mit integriertem Kühlsystem zur dynamischen Steuerung externer Kreisläufe
• Verwaltung von Wärmeübertragungsflüssigkeiten mit gespeicherten Eigenschaften und sehr kleinem Innenvolumen
• ATEX-zertifizierte Gasmelder mit Warn- und Abschaltfunktion sowie externer Statusschnittstelle für übergeordnete Sicherheitssysteme
• Self-adapt-Funktion zur Ermittlung der Regelparameter und voll elektronischer Dauerregler (PID) für Innen- und Außenregelung
• Leistungsstarke LAUDA Variopump (Druckpumpe) mit 8 wählbaren Leistungsstufen und digitaler Pumpendruckanzeige; Förderleistung bis 65 L/min
• PowerAdapt-System zur Nutzung der maximal möglichen Wärmemenge der Stromversorgung
• Programmierer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in bis zu 5 Programme
• SmartCool energiesparendes, digitales Kältemanagement mit Kompressor Ein/Aus-Steuerung; Nutzung natürlicher Kältemittel
• Fernfehleranzeige über potentialfreien Kontakt und Quick-Stop über schwarzen Druckknopf oder Fernfreigabekontakte
• USB- und Ethernet-Schnittstelle serienmäßig; Option für bis zu 2 zusätzliche Schnittstellen (RS232/485, Profibus, analog, Kontakt, EtherCAT)
• Niedrigstand- und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Klartext-Menünavigation in sechs wählbaren Sprachen (DE, EN, FR, ES, IT, RU) und SelfCheck Assistant zur Systemdiagnose

Arbeitsbereich

• Min. Arbeitstemperatur: -50 °C
• Max. Arbeitstemperatur: 220 °C
• Temperaturstabilität: ±0,05 K

Technische Daten (Auszug)

• Arbeitstemperaturbereich: -50 … 220 °C
• Umgebungstemperaturbereich: 5 … 40 °C
• Temperaturstabilität: 0,05 ± K
• Heizleistung max.: 8 kW
• Max. Leistungsaufnahme: 10,5 kW
• Stromaufnahme: 16 A
• Max. Austrittsdruck: 3,1 bar
• Max. Pumpenförderdruck: 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
• Schlauchanschluss Ein-/Ausgang: 3/4″
• Min. Füllvolumen: 4,8 L
• Max. Füllvolumen: 17,2 L
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 176 kg
• Schallpegel: 65 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)

Kühlleistung (50 Hz) - Tabelle

• 200 °C | Pumpenstufe 8 | Thermoöl | 5 kW
• 100 °C | Pumpenstufe 8 | Thermoöl | 5 kW
• 20 °C | Pumpenstufe 8 | Ethanol | 5 kW
• 10 °C | Pumpenstufe 8 | Ethanol | 4,8 kW
• 0 °C | Pumpenstufe 8 | Ethanol | 4,6 kW
• -10 °C | Pumpenstufe 8 | Ethanol | 3,3 kW
• -20 °C | Pumpenstufe 4 | Ethanol | 2,4 kW
• -30 °C | Pumpenstufe 4 | Ethanol | 1,5 kW
• -40 °C | Pumpenstufe 4 | Ethanol | 0,7 kW
• -50 °C | Pumpenstufe 2 | Ethanol | 0,3 kW

Spezifikationen

• Modell: Integral IN 550 XT
• Gerätetyp: Umlauf- und Prozessthermostat mit integriertem Kühlsystem
• Regler: Voll elektronischer Dauerregler (PID) für Innen- & Außenregelung
• Schnittstellen: USB und Ethernet serienmäßig; bis zu 2 zusätzliche Schnittstellen optional (RS232/485, Profibus, analog, Kontakt, EtherCAT)
• Pumpe: LAUDA Variopump (8 wählbare Stufen) mit digitaler Druckanzeige
• Sicherheit: ATEX-Gassensoren (Warnung & Abschaltung), Niedrigstand- und einstellbarer Übertemperaturschutz, Fernfehleranzeige
• Bedienung: Farb-TFT, integrierter Webserver für Browser-Bedienung, Klartext-Menü
• Programmierung: 150 Temperatur-/Zeitsegmente, bis zu 5 Programme
• Kältemanagement: SmartCool mit natürlichen Kältemitteln
