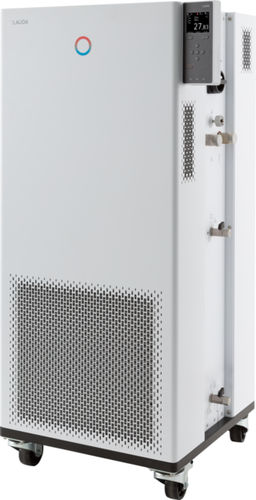

Laborthermostat Integral IN 530 T

Prozessauf Rollendigital

Kurzbeschreibung
Mit dem modularen Schnittstellenkonzept lässt sich das Prozessthermostat Integral IN 530 T flexibel in industrielle Abläufe integrieren. Standardmäßig sind Schnittstellen wie Ethernet, USB und ein Anschluss für externes Pt 100 vorhanden; weitere Schnittstellen und Kommunikationsprotokolle sind modular nachrüstbar.

Merkmale

• Prozessthermostat mit integrierter Kühlung zur dynamischen Temperaturführung in externen Kreisläufen
• Verwaltung von Wärmeübertragungsflüssigkeiten mit gespeicherten Medieneigenschaften
• Voll elektronischer Dauerregler mit PID-Wirkung für interne und externe Regelung
• Einstellbarer Niedrigstands- und Übertemperaturschutz mit akustischem Alarm, einsetzbar bei brennbaren und nicht brennbaren Flüssigkeiten
• Anschluss für externes Pt 100; zweites externes Pt 100 über Schnittstellenmodul realisierbar
• Programmierer mit 150 Temperatur/Zeit-Segmenten, teilbar in 5 Programme
• Integrierter Webserver für browserbasierte Bedienung via PC, Tablet oder Smartphone; sichere Datenübertragung durch Authentifizierung und Verschlüsselung
• Verwendung konventioneller Kältemittel (HFC) gemäß EU-Verordnung 573/2024 zu F-Gasen
• Farb-TFT-Anzeige für Ist- und Sollwerte sowie grafische Darstellung des Temperaturprofils
• Eingabe über Cursor und Softkeys; separate Tmax-Taste zum Übertemperaturschutz
• Self-adapt-Funktion zur Ermittlung der Regelparameter
• Leistungsstarke Druckpumpe
• Fern-Fehlermeldung über potentialfreien Kontakt
• Einstellbarer Bypass zur Druckbegrenzung
• SmartCool-System für energiesparendes digitales Kühlmanagement inkl. Kompressor-Ein/Aus-Steuerung
• Klare Textmenüführung, sechs auswählbare Sprachen: DE, EN, FR, ES, IT, RU
• SelfCheck Assistant zur Systemdiagnose
• PowerAdapt-System zur Nutzung der maximal zulässigen Wärmemenge entsprechend der Stromversorgung
• USB- und Ethernet-Schnittstellen serienmäßig; Option zur Nachrüstung von bis zu 2 Schnittstellen (RS232/485, Profibus, analog, Kontakt oder EtherCAT-Modul)
• Digitale Anzeige des Pumpendrucks
• Kondensator-Kühlung: Luft

Arbeitsbereich
Mindestarbeitstemperatur: -32 °C
Maximalarbeitstemperatur: 120 °C
Temperaturstabilität: 0.05 ± K

Kühlleistung (Auszug)
Temperatur | Temperiermedium | Kühlleistung 50 Hz | Kühlleistung 60 Hz
100 °C | Thermoöl | 5 kW | 5 kW
20 °C | Ethanol | 5 kW | 5 kW
10 °C | Ethanol | 4.5 kW | 4.5 kW
0 °C | Ethanol | 3.8 kW | 3.8 kW
-10 °C | Ethanol | 2.6 kW | 2.6 kW
-20 °C | Ethanol | 1.5 kW | 1.5 kW
-30 °C | Ethanol | 0.6 kW | 0.6 kW

Technische Daten

• Arbeits-Temperaturbereich: -32 ... 120 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturstabilität: 0.05 ± K
• Heizleistung max.: 8 kW
• Max. Leistungsaufnahme: 11 kW
• Stromaufnahme: 16 A
• Max. Förderdruck: 3.5 bar (50 Hz), 4.6 bar (60 Hz)
• Max. Pumpendurchflussdruck: 40 L/min (50 Hz); 65 L/min (60 Hz)
• Anschlussgewinde Ein-/Ausgang (außen): G 3/4"
• Schlauchgröße Ein-/Ausgang: 3/4"
• Mindestfüllmenge: 7.2 L
• Max. Füllmenge: 20.5 L
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 149 kg
• Schallpegellevel: 66 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A) oder Varianten je nach Konfiguration
