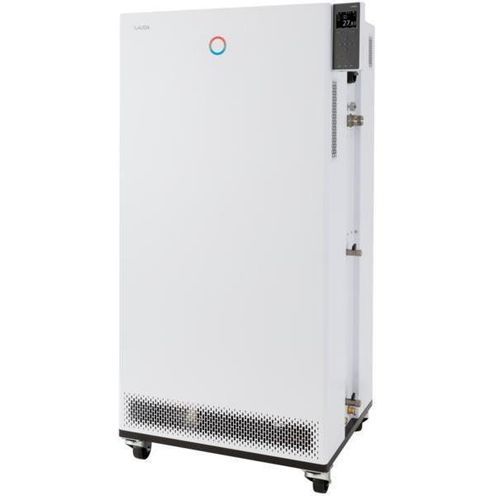

Prozessthermostat Integral IN 2040 XTW

bodenstehenddigitalelektronisch

Produktübersicht
Der LAUDA Integral IN 2040 XTW ist ein Prozessthermostat mit integrierter Kühlung zur präzisen Temperaturregelung externer Kreisläufe. Die Bedienung erfolgt über das frontseitige TFT-Farbdisplay oder optional über eine externe Touch-Bedieneinheit mit erweitertem Funktionsumfang und Fernzugriff via Ethernet/USB.

Hauptmerkmale

• Prozessthermostat mit integriertem Kühlsystem für dynamische Temperaturregelung externer Kreisläufe
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Eigenschaften und sehr kleinem Innenvolumen
• Schnellstopp per Not-Aus-Taster und Anschlusskontakte für Fernauslösung
• PowerAdapt-System zur Nutzung der maximal verfügbaren Netzleistung
• USB- und Ethernet-Schnittstelle serienmäßig; Option auf bis zu 2 zusätzliche Schnittstellen (RS232/485, Profibus, analog, Kontakt oder EtherCAT-Modul)
• Farb-TFT-Anzeige mit simultaner Darstellung von Ist- und Sollwerten sowie grafischer Temperaturprofilanzeige
• Voll elektronischer Dauerregler mit PID-Verhalten für interne und externe Regelung; SelfAdapt zur automatischen Bestimmung der Regelparameter
• Hocheffizientes SmartCool-System für energiesparende digitale Kühlregelung mit drehzahlgeregeltem Kompressor und natürlichem Kältemittel (CO2)
• Digitale Anzeige des Pumpendrucks und leistungsfähige LAUDA Variopump mit 8 wählbaren Leistungsstufen oder Durchflussdruckregelung
• Niedrigpegel- und einstellbarer Übertemperaturschutz mit akustischem Alarm; zusätzliche Tmax-Taste
• Programmierer mit 150 Temperatur/Zeit-Segmenten, aufteilbar in bis zu 5 Programmen
• Integrierter Webserver für browserbasierte Bedienung über PC/Tablet/Smartphone mit Authentifizierung und Verschlüsselung

Arbeitsbereich
Min. Arbeitstemperatur: -45 °C
Max. Arbeitstemperatur: 200 °C
Temperaturstabilität: 0.05 ± K

Technische Daten (nach DIN 12876)
Arbeitstemperaturbereich: -45 ... 200 °C
Umgebungstemperaturbereich: 5 ... 40 °C
Temperaturstabilität: 0.05 ± K
Heizleistung max.: 16 kW
Max. Leistungsaufnahme: 18 kW
Stromaufnahme: 25 A
Max. Ausstoßdruck: 6,0 bar
Max. Pumpendruck/Volumenstrom: 120 L/min
Anschlussgewinde Ein-/Ausgang (außen): M38 x 1,5
Ein-/Ausgangsschlauchgröße: 1″
Min. Füllmenge: 10,5 L
Max. Füllmenge: 30 L
Anschlussgewinde Kühlwasser (außen): 3/4 ″
Empf. Kühlwassertemperatur: 15 °C
Max. Kühlwassertemperatur: 20 °C
Kühlwasser-Durchflussrate: 45 L/min
Min. Differenzdruck Kühlwasser: 0,8 bar
Max. Druck Kühlwasser: 10 bar
Abmessungen (BxTxH): 760 x 650 x 1605 mm
Gewicht: 454 kg
Schalldruckpegel: 61 dB(A)
Spannungsversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 32 A)

Kühlleistung (Tabelle)
Temperatur | Pumpenstufe | Temperiermedium | Kühlleistung 50 Hz | Kühlleistung 60 Hz
200 °C | 8 | Thermoöl | 20,8 kW | 20,8 kW
100 °C | 8 | Thermoöl | 20,8 kW | 20,8 kW
20 °C | 8 | Ethanol | 20,8 kW | 20,8 kW
10 °C | 8 | Ethanol | 20,5 kW | 20,5 kW
0 °C | 8 | Ethanol | 17,8 kW | 17,8 kW
-10 °C | 8 | Ethanol | 14 kW | 14 kW
-20 °C | 4 | Ethanol | 10,5 kW | 10,5 kW
-30 °C | 4 | Ethanol | 6,6 kW | 6,6 kW
-40 °C | 4 | Ethanol | 3,5 kW | 3,5 kW
-45 °C | 4 | Ethanol | 2,2 kW | 2,2 kW

Verfügbare Dokumente (Beispiele)

• Data sheet Integral IN 2040 XTW (English)
• Integral XT New Generation – Brochure (English)
• Integral IN – Natural refrigerant / CO2 operating instructions (English)
• Integral – Operating instructions (F-Gas / general) (English)

Technische Spezifikationen

• Marke: LAUDA
• Modell: Integral IN 2040 XTW
• Part no.: L004065
• Arbeitstemperaturbereich: -45 ... 200 °C
• Temperaturstabilität: 0.05 ± K
• Heizleistung max.: 16 kW
• Max. Leistungsaufnahme: 18 kW
• Max. Pumpendruck/Volumenstrom: 120 L/min
• Anschluss Ein-/Ausgang: M38 x 1,5 / 1" Schlauch
• Füllvolumen: min. 10,5 L – max. 30 L
• Kühlwasser: empfohlen 15 °C, max 20 °C; Durchfluss 45 L/min; Druck max. 10 bar
• Abmessungen (BxTxH): 760 x 650 x 1605 mm
• Gewicht: 454 kg
• Schalldruckpegel: 61 dB(A)
• Spannung / Stecker: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz – Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 32 A)
