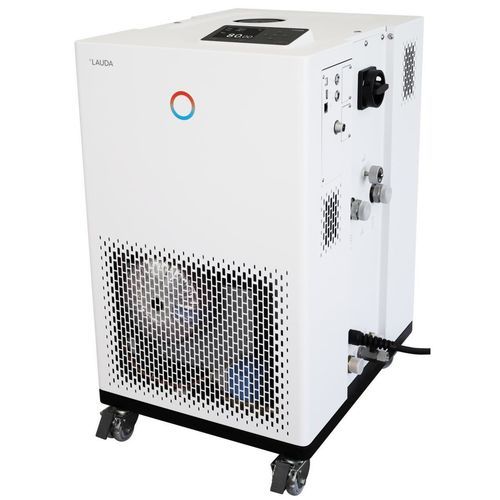

Laborthermostat Integral IN 8 XTW

Prozessauf Rollendigital

Übersicht
Der Integral IN 8 XTW ist ein Hochtemperatur-Prozessthermostat zur dynamischen Temperaturregelung in externen Kreisläufen. Die Bedienung erfolgt über das integrierte farbige TFT-Display oder optional über eine Touch-Bedienungseinheit mit erweitertem Funktionsumfang. Ausgelegt für Wärmeträgerflüssigkeiten; während des Betriebs ist Kühlwasserzufuhr erforderlich.

Hauptmerkmale

• Elektronischer kontinuierlicher PID-Regler für Innen- und Außenregelung mit Self-Adapt-Funktion
• Farb-TFT-Anzeige für Ist- und Sollwerte sowie grafisches Temperaturprofil; Cursor- und Soft-Tasten; optionale Touch-Einheit
• Leistungsstarke LAUDA Variopump mit 8 wählbaren Leistungsstufen; max. Fördermenge 60 L/min; digitale Pumpendruckanzeige
• Einstellbarer Übertemperaturschutz und Füllstandsschutz mit akustischem Alarm; zusätzliche Tmax-Taste
• Anschluss für externes Pt100 (zweites Pt100 per Schnittstellenmodul); Fernmeldemeldung über potentialfreien Kontakt
• Integrierter und einstellbarer Bypass; sehr kleines Innenvolumen und großer nicht thermostatisierter Ausdehnungsbehälter (Kaltflüssigkeitsschicht)
• Programmierer mit bis zu 150 Temperatur-/Zeitsegmenten, unterteilbar in 5 Programme
• Integrierter Webserver für browserbasierte Bedienung; USB und Ethernet serienmäßig; sichere Datenübertragung durch Authentifizierung und Verschlüsselung
• Aufrüstbar um bis zu 2 zusätzliche Schnittstellenmodule (RS232/485, Profibus, analog, Kontakt, EtherCAT)

Arbeitsbereich
Min. Arbeitstemperatur: 25 °C
Max. Arbeitstemperatur: 320 °C
Temperaturstabilität: ±0,1 K

Technische Daten

• Arbeits-Temperaturbereich: 25 … 320 °C
• Umgebungstemperaturbereich: 5 … 40 °C
• Heizleistung (max): 8 kW
• Max. Leistungsaufnahme: 9 kW; Stromaufnahme: 13,5 A
• Max. Förderdruck: 3,1 bar; Max. Pumpendurchfluss: 60 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5; Schlauchgröße: 3/4″
• Füllvolumen: min. 3,6 L — max. 9,8 L
• Kühlwasser während des Betriebs erforderlich; empfohlen 15 °C; max 30 °C; Durchfluss 11 L/min; Druckdifferenz min. 3 bar; max. Druck 10 bar
• Abmessungen (B×T×H): 430 × 550 × 760 mm; Gewicht: 86 kg
• Schalldruckpegel: 52 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-polig, CEE, rot, 16 A)

Kühlleistung (Auswahl)

• 300 °C — Pumpenstufe 8 — Temperiermedium: Thermoöl — Kühlleistung: 17 kW (50 Hz) / 17 kW (60 Hz)
• 200 °C — Pumpenstufe 8 — Thermoöl — 17 kW / 17 kW
• 150 °C — Pumpenstufe 8 — Thermoöl — 17 kW / 17 kW
• 100 °C — Pumpenstufe 8 — Thermoöl — 10 kW / 10 kW
• 50 °C — Pumpenstufe 8 — Thermoöl — 2 kW / 2 kW

Anwendungen

• Verfahrenstechnik, Pilotanlagen und Laboreinsätze mit Bedarf an kontrollierten hohen Temperaturen
• Kreisläufe mit Thermoölen und anderen Wärmeträgerflüssigkeiten
