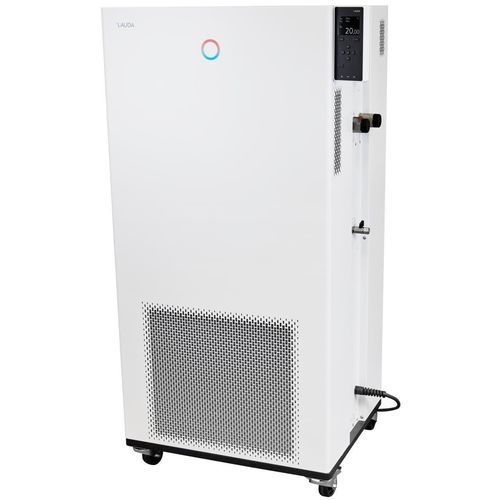

Laborthermostat Integral IN 1030 T

Prozessbodenstehenddigital

Produktübersicht
Mit dem modularen Schnittstellenkonzept lässt sich das Prozessthermostat Integral IN 1030 T flexibel in industrielle Abläufe integrieren. Ethernet-, USB- und eine integrierte Pt100-Eingangsbuchse sind serienmäßig vorhanden; zusätzliche Schnittstellen und Protokolle können per Optionmodule ergänzt werden.

Merkmale

• Prozessthermostat mit integrierter Kühlung zur dynamischen Temperaturregelung externer Kreise
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Eigenschaften
• Vollständig elektronischer kontinuierlicher PID-Regler für interne und externe Regelung
• Niedrigpegel- und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• USB- und Ethernet-Schnittstellen serienmäßig; Aufrüstung um bis zu 2 zusätzliche Module (RS232/485, Profibus, analog, Kontakt, EtherCAT) möglich
• Digitale Anzeige des Pumpendrucks und sehr leistungsstarke Druckpumpe; optionale Zusatzpumpe für interne Umwälzung
• Luftgekühlter Kondensator und SmartCool-System für energiesparendes digitales Kühlmanagement mit Kompressor-Ein/Aus-Steuerung
• Farb-TFT-Anzeige mit Anzeige von Ist- und Sollwerten sowie grafischer Temperaturprofil-Darstellung; einfache Eingabe per Cursor und Softkeys sowie dedizierte Tmax-Taste
• Self-adapt-Funktion zur automatischen Bestimmung der Regelparameter; SelfCheck Assistant für Systemdiagnose
• Programmierer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in bis zu 5 Programme
• Verwendung herkömmlicher Kältemittel (HFC) gemäß EU-Verordnung 573/2024 zu F-Gasen
• Fernmeldeanzeige von Störungen über potenzialfreien Kontakt; einstellbarer Bypass zur Druckbegrenzung; PowerAdapt-System zur Nutzung der maximal verfügbaren Leistung

Arbeitsbereich

• Mindestarbeitstemperatur: -32 °C
• Höchstarbeitstemperatur: 150 °C
• Temperaturstabilität: 0.1 ± K

Kühlleistung
Temperatur - Temperiermedium - Kühlleistung 50 Hz - Kühlleistung 60 Hz
100 °C - Thermoöl - 11 kW - 11 kW
20 °C - Ethanol - 11 kW - 11 kW
10 °C - Ethanol - 9.5 kW - 9.5 kW
0 °C - Ethanol - 7.1 kW - 7.1 kW
-10 °C - Ethanol - 4.9 kW - 4.9 kW
-20 °C - Ethanol - 3 kW - 3 kW
-30 °C - Ethanol - 1.6 kW - 1.6 kW

Technische Daten

• Arbeitstemperaturbereich: -32 ... 150 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturstabilität: 0.1 ± K
• Max. Heizleistung: 8 kW
• Max. Leistungsaufnahme: 11 kW
• Stromaufnahme: 16 A
• Max. Förderdruck: 5.5 bar (50 Hz), 7.0 bar (60 Hz)
• Max. Pumpenförderdruck: 60 L/min (50 Hz); 70 L/min (60 Hz)
• Anschlussgewinde Ein-/Ausgang (außen): M38 x 1.5
• Ein-/Ausgangsschlauchgröße: 1"
• Mindestfüllvolumen: 9.7 L
• Max. Füllvolumen: 25.5 L
• Abmessungen (BxTxH): 760 x 650 x 1605 mm
• Gewicht: 223 kg
• Schalldruckpegel: 70 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-polig, CEE, rot, 16 A)
