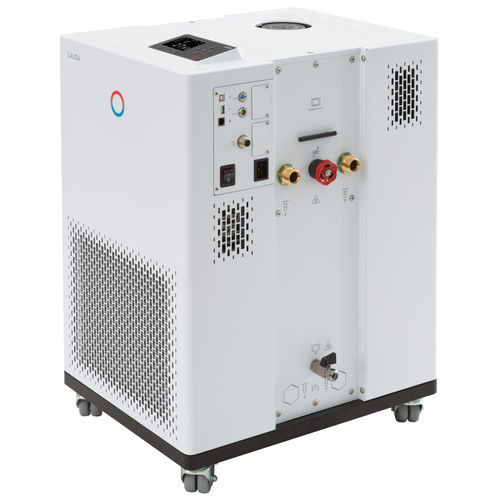

Laborthermostat Integral IN 230 T

Prozessauf Rollenelektronisch

Produktbeschreibung
Der LAUDA Integral IN 230 T ist ein Prozessthermostat für die präzise externe Temperaturregelung und die flexible Integration in industrielle Prozesse. Das modulare Schnittstellenkonzept ermöglicht das einfache Hinzufügen von Kommunikationsmodulen (Ethernet, USB, Pt100 serienmäßig; RS232/485, Profibus, analog, Kontakt oder EtherCAT optional). Das Gerät vereint hohe Heiz- und Kühlleistungen mit geringem Innenvolumen, schneller Reaktion und integriertem Kühlsystem für dynamische Temperaturregelung.

Funktionen

• Prozessthermostat mit integriertem Kältesystem für dynamische Temperaturregelung externer Kreise
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Eigenschaften
• Vollständig elektronischer Dauerregler mit PID-Regelung für interne und externe Regelung
• Einstellbarer Niedrigpegel- und Übertemperaturschutz mit akustischem Alarm für entzündliche und nicht entzündliche Flüssigkeiten
• Port für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmierer mit 150 Temperatur/Zeit-Segmenten, aufteilbar in 5 Programme
• Integrierter Webserver für browserbasierte Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Einhalten der F-Gas-Regulierung gemäß (EU) 573/2024
• Farb-TFT-Anzeige zur gleichzeitigen Anzeige von Ist- und Sollwerten und grafischer Darstellung des Temperaturprofils
• Einfache Eingabe über Cursor und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Self-adapt-Funktion zur automatischen Ermittlung der Regelparameter
• Extrem leistungsfähige Druckpumpe mit digitaler Druckanzeige
• Fernstörungsausgang über potentialfreien Kontakt
• Einstellbarer Bypass zur Druckbegrenzung
• SmartCool-System zur energiesparenden digitalen Kühlungssteuerung mit Kompressor-Ein/Aus
• Klartext-Menünavigation, sechs wählbare Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant zur Systemdiagnose
• PowerAdapt-System zur Nutzung der maximal verfügbaren Leistung des Stromnetzes
• USB- und Ethernet-Schnittstellen serienmäßig; Option auf bis zu 2 weitere Schnittstellenmodule
• Kondensator-Kühlung: Luft

Arbeitsbereich
Min. Arbeitstemperatur: -32 °C
Max. Arbeitstemperatur: 120 °C
Temperaturstabilität: 0.05 ± K

Technische Daten (nach DIN 12876)
Arbeitstemperaturbereich: -32 ... 120 °C
Umgebungstemperaturbereich: 5 ... 40 °C
Temperaturstabilität: 0.05 ± K
Heizleistung max.: 2.7 kW
Max. Leistungsaufnahme: 3.7 kW
Stromaufnahme: 16 A
Max. Ausstoßdruck: 3.5 bar
Max. Pumpenförderleistung: 40 L/min
Anschlussgewinde Ein/Aus (außen): G 3/4"
Schlauchgröße Ein/Aus: 3/4"
Min. Füllvolumen: 3.6 L
Max. Füllvolumen: 8.7 L
Abmessungen (BxTxH): 430 x 550 x 760 mm
Gewicht: 84 kg
Geräuschpegel: 63 dB(A)
Spannung: 230 V; 50 Hz
Netzstecker: Netzkabel mit Winkelschukostecker (CEE7/7)

Kühlleistung (50 Hz)
100 °C — Wärmeträgeröl — 2.2 kW
20 °C — Ethanol — 2.2 kW
10 °C — Ethanol — 1.9 kW
0 °C — Ethanol — 1.5 kW
-10 °C — Ethanol — 1.0 kW
-20 °C — Ethanol — 0.6 kW
-30 °C — Ethanol — 0.15 kW

Downloads
Produktdatenblatt und Dokumentation (Datasheet / Betriebsanleitung / Broschüren) sind für dieses Modell verfügbar.

Eigenschaften / technische Daten

• Modellfamilie: Integral IN
• Arbeitstemperaturbereich: -32 °C bis 120 °C
• Temperaturstabilität: 0.05 ± K
• Heizleistung (max): 2.7 kW
• Max. Pumpenförderung: 40 L/min
• Füllvolumen: min. 3.6 L — max. 8.7 L
• Abmessungen (BxTxH): 430 x 550 x 760 mm
• Gewicht: 84 kg
• Spannung / Stecker (Beispielvariante): 230 V; 50 Hz — Netzkabel mit Winkelschukostecker (CEE7/7)
