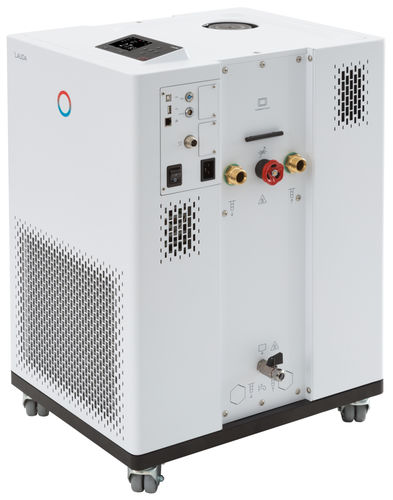

Laborthermostat Integral IN 230 TW

Prozessauf Rollenelektronisch

Übersicht
Integral IN 230 TW ist ein modulares Prozessthermostat mit integrierter Kühlung zur dynamischen Temperaturregelung externer Umlaufkreise und Wärmeträgerflüssigkeiten. Das Gerät vereint einen voll elektronischen PID-Regler, ein farbiges TFT-Display und modulare Kommunikationsschnittstellen (USB und Ethernet serienmäßig, integrierte Pt100-Schnittstelle).

Hauptmerkmale

• Integriertes Kühlsystem für präzise Regelung in externen Kreisläufen
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Mediumdaten
• Voll elektronischer PID-Daueregeler mit Self adapt Funktion
• Tiefstand- und einstellbarer Übertemperaturschutz mit akustischem Alarm
• Programmierer mit 150 Temperatur-/Zeitsegmenten (bis zu 5 Programme)
• Leistungsstarke Druckpumpe mit digitaler Druckanzeige; max. Fördermenge 40 L/min, max. Förderdruck 3,5 bar
• SmartCool energieoptimiertes Kühlmanagement und PowerAdapt zur optimalen Netznutzungsanpassung
• USB- und Ethernet-Schnittstellen serienmäßig; Erweiterung möglich durch Module RS232/485, Profibus, analog, Kontakt oder EtherCAT
• Integrierter Webserver für browserbasierte Bedienung mit Authentifizierung und Verschlüsselung
• Farb-TFT-Anzeige für Ist- und Sollwerte sowie grafische Temperaturprofile

Arbeitsbereich

• Minimale Arbeitstemperatur: -32 °C
• Maximale Arbeitstemperatur: 120 °C
• Temperaturstabilität: 0.05 ± K

Technische Daten (nach DIN 12876)
Arbeits-Temperaturbereich | -32 ... 120 °C
Umgebungstemperaturbereich | 5 ... 40 °C
Temperaturstabilität | 0.05 ± K
Heizleistung max. | 2.7 kW
Max. Leistungsaufnahme | 3.7 kW
Stromaufnahme | 16 A
Max. Austrittsdruck | 3.5 bar
Max. Pumpenförderung | 40 L/min
Anschlussgewinde Ein-/Ausgang (außen) | G 3/4
Schlauchgröße Ein-/Ausgang | 3/4
Mindest-Füllvolumen | 3.6 L
Maximales Füllvolumen | 8.7 L
Anschlussgewinde Wasserkühlung Kondensator (außen) | 3/4
Empf. Kühlwassertemperatur | 15 °C
Max. Kühlwassertemperatur | 30 °C
Kühlwasser-Durchfluss | 3 L/min
Min. Druckdifferenz Kühlwasser | 0.8 bar
Max. Druck Kühlwasser | 10 bar
Maße (BxTxH) | 430 x 550 x 760 mm
Gewicht | 85 kg
Schalldruckpegel | 60 dB(A)
Netzversorgung | 230 V; 50 Hz
Netzstecker | Netzkabel mit gewinkeltem Stecker (CEE7/7)

Kühlleistung (50 Hz)
100 °C | Thermoöl | 2.3 kW
20 °C | Ethanol | 2.3 kW
10 °C | Ethanol | 2.3 kW
0 °C | Ethanol | 1.9 kW
-10 °C | Ethanol | 1.3 kW
-20 °C | Ethanol | 0.75 kW
-30 °C | Ethanol | 0.35 kW

Anwendungen

• Temperaturregelung für Labor- und Industrie-Umlaufsysteme
• Materialprüfungen, thermische Konditionierung und Prozessentwicklung
• Betrieb mit brennbaren und nicht brennbaren Wärmeträgermedien mit entsprechenden Sicherheitseinstellungen

Optionen & Schnittstellen

• Aufrüstbare Schnittstellenmodule: RS232/485, Profibus, analog, Kontakt, EtherCAT
• Zweiter externer Pt100 über Schnittstellenmodul möglich

Konformität & Diagnostik

• Verwendet traditionelle HFC-Kältemittel konform mit EU 573/2024
• SelfCheck Assistant zur Systemdiagnose und potenzialfreiem Fehlerkontakt
• Klare Menüführung in sechs auswählbaren Sprachen: DE, EN, FR, ES, IT, RU
