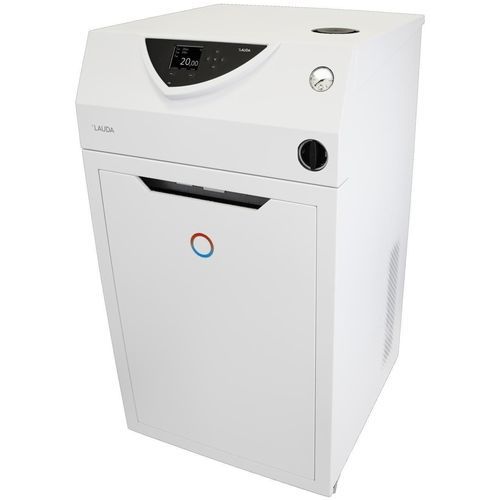

Prozessthermostat Variocool VC 7000 W

auf Rollendigitalelektronisch

Produktübersicht
Der Variocool VC 7000 W ist ein prozessthermostat in Turm‑Bauweise, hier in der wassergekühlten Ausführung. Er ist für die Umwälzung und Temperaturregelung nichtbrennbarer Wärmeträgerflüssigkeiten in industriellen Anwendungen ausgelegt und lässt sich über modulare Schnittstellen in Automatisierungssysteme integrieren.

Funktionen

• Prozessthermostat geeignet für nichtbrennbare Wärmeträgerflüssigkeiten (Wasser, Wasser/Glykol)
• Lüftungs- oder Wasserkühlung möglich; dieses Modell: wassergekühlt (W)
• Lenkbare Feststellerrollen zur Positionierung
• Farb‑TFT Anzeige mit Darstellung von Ist‑ und Sollwerten sowie Temperaturprofilgrafik
• Voll elektronische Dauerregelung mit PID‑Regelung und integriertem Programmer (max. 150 Segmente, teilbar in 5 Programme)
• SmartCool energiesparendes digitales Kühlsystem mit Kompressorschaltfunktion
• Aufrüstbar mit Analogeingang‑, Kontakt‑, RS232/485‑, Profibus‑ oder Ethernet‑USB‑Modulen
• USB Schnittstelle serienmäßig; Fernstörung über potenzialfreien Kontakt
• Einfüllöffnung oben, Ablasshahn hinten; elektronische Füllstandsanzeige und Niedrigstandalarm
• Einstellbarer Bypass zur Druckbegrenzung; leistungsstarke Druckpumpe
• Entspricht der EU‑F‑Gase‑Regelung (EU) 573/2024 für den Einsatz traditioneller HFC‑Kältemittel

Arbeitsbereich
Min. Arbeitstemperatur: -25 °C
Max. Arbeitstemperatur: 80 °C
Temperaturstabilität: 0.1 ± K

Kühlleistung (50 Hz)

• 20 °C | Ethanol | 6.65 kW
• 10 °C | Ethanol | 4.95 kW
• 0 °C | Ethanol | 3.35 kW
• -10 °C | Ethanol | 2.05 kW
• -20 °C | Ethanol | 0.95 kW
• -25 °C | Ethanol | 0.3 kW

Technische Daten

• Arbeitstemperaturbereich: -25 ... 80 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturstabilität: 0.1 ± K
• Heizleistung max.: 4,5 kW
• Max. Leistungsaufnahme: 8,8 kW
• Stromaufnahme: 15 A
• Max. Abgasdruck: 5,0 bar
• Max. Pumpendurchfluss: 60 L/min
• Anschlussgewinde Ein-/Ausgang (außen): G 1 1/4"
• Druckregelung: Bypass
• Min. Füllmenge: 48 L
• Max. Füllmenge: 64 L
• Anschlussgewinde Kühlwasser (außen): 3/4"
• Empf. Kühltwasser‑Temperatur: 15 °C
• Kühltwasserdurchfluss: 16,7 L/min
• Druckdifferenz Kühltwasser min.: 3 bar
• Max. Druck Kühltwasser: 10 bar
• Abmessungen (BxTxH): 650 x 670 x 1250 mm
• Gewicht: 133 kg
• Stromversorgung: 400 V; 3/N/PE; 50 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5‑pol, CEE, rot, 16 A)
