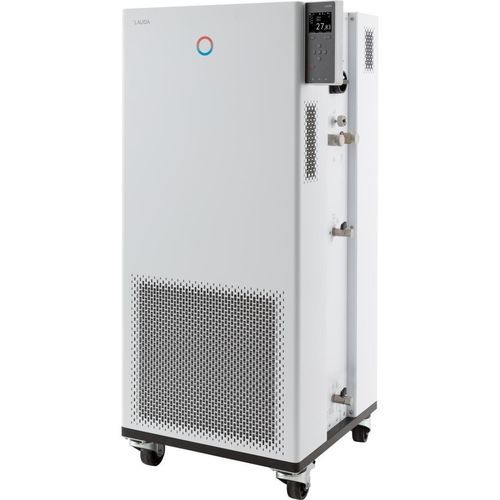

Prozessthermostat Integral IN 950 XTW

auf Rollendigitalelektronisch

Übersicht
Das Integral IN 950 XTW ist ein Prozessthermostat, das integrierte Kälte- und Heizfunktionen zur dynamischen Temperaturregelung externer Kreisläufe vereint. Die Bedienung erfolgt über das farbige TFT-Display am Gerät oder optional über eine Touch-Bedieneinheit mit erweitertem Funktionsumfang. Das Gerät verwaltet wärmeübertragende Medien und verfügt über ATEX-Gaswarnsensoren für den Einsatz in potenziell explosionsgefährdeten Umgebungen.

Merkmale

• Prozessthermostat mit integriertem Kühlsystem zur dynamischen Temperaturregelung externer Kreisläufe
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Medieneigenschaften
• ATEX-zertifizierte Gaswarnsensoren mit Alarm, Abschaltung und externer Statusschnittstelle
• Self adapt-Funktion zur Bestimmung der Regelparameter
• LAUDA Variopump Druckpumpe mit 8 wählbaren Leistungsstufen oder Regelung des Austrittsdrucks
• Fernfehleranzeige über potentialfreien Kontakt
• Integrierter Webserver für Browserbedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Sehr kleines Innenvolumen und großes nicht-thermostatiertes Ausdehnungsgefäß (Kaltflüssigkeitsschichten-System)
• Verwendung natürlicher Kältemittel
• Farb-TFT-Anzeige für Ist- und Sollwerte sowie grafische Temperaturprofil-Darstellung
• Einfache Eingabe über Cursor- und Softkeys; dedizierte Tmax-Taste für Übertemperaturschutz
• Schnellstopp-Funktion über schwarzen Druckknopf und Anschlusskontakte für Fernauslösung
• PowerAdapt-System zur Nutzung der maximal zulässigen Leistung der Stromversorgung
• USB- und Ethernet-Schnittstelle serienmäßig; Option für bis zu 2 zusätzliche Schnittstellenmodule (RS232/485, Profibus, analog, Kontakt, EtherCAT)
• Integrierter und einstellbarer Bypass
• SmartCool digitale Kühlungssteuerung mit Kompressor-Ein/Aus für Energieeinsparung
• Klartext-Menünavigation, sechs wählbare Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant für Systemdiagnose
• Voll elektronischer Dauerregler mit PID-Wirkung für interne und externe Regelung
• Einstellbarer Niedrigpegel- und Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Anschluss für externe Pt100; zweiter externer Pt100 über Schnittstellenmodul möglich
• Programmierer mit 150 Temperatur-/Zeit-Segmenten, teilbar in 5 Programme
• Digitale Anzeige des Pumpendrucks
• Konvektor-/Kondensator-Kühlung: Wasser

Kühlleistung (50 Hz)
200 °C | Pumpenstufe 8 | Thermoöl | 9 kW
100 °C | Pumpenstufe 8 | Thermoöl | 9 kW
20 °C | Pumpenstufe 8 | Ethanol | 9 kW
10 °C | Pumpenstufe 8 | Ethanol | 7.8 kW
0 °C | Pumpenstufe 8 | Ethanol | 5.8 kW
-10 °C | Pumpenstufe 8 | Ethanol | 4.2 kW
-20 °C | Pumpenstufe 4 | Ethanol | 3 kW
-30 °C | Pumpenstufe 4 | Ethanol | 1.9 kW
-40 °C | Pumpenstufe 4 | Ethanol | 0.95 kW
-50 °C | Pumpenstufe 2 | Ethanol | 0.5 kW

Arbeitsbereich
Min. Arbeitstemperatur: -50 °C
Max. Arbeitstemperatur: 220 °C
Temperaturstabilität: 0.05 ± K

Zusammenfassung technische Merkmale
Das Gerät kombiniert integrierte Kühlung und Heizung, Pumpendruckregelung mit wählbaren Pumpenstufen, ATEX-Gaswarnsensoren, integrierten Webserver und moderne TFT-Bedienoberfläche. Standard-Schnittstellen: USB und Ethernet; erweiterbar durch Schnittstellenmodule. Integrierter Bypass und SmartCool-Management zur Optimierung des Energieeinsatzes.

Technische Daten

• Arbeitstemperaturbereich: -50 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturstabilität: 0.05 ± K
• Max. Heizleistung: 8 kW
• Max. Leistungsaufnahme: 11 kW
• Stromaufnahme: 16 A
• Max. Austrittsdruck: 3,1 bar
• Max. Pumpendurchfluss: 65 L/min
• Anschlussgewinde Einlass/Auslass (außen): M30 x 1,5
• Schlauchart Einlass/Auslass: 3/4"
• Min. Füllvolumen: 4.8 L
• Max. Füllvolumen: 17.2 L
• Anschlussgewinde Kühlwasser (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C
• Max. Kühlwassertemperatur: 30 °C
• Kühlwasser-Durchfluss: 20 L/min
• Δ Druck Kühlwasser min.: 0.8 bar
• Max. Druck Kühlwasser: 10 bar
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 181 kg
• Lärmpegel: 60 dB(A)
• Stromversorgung (Beispielvariante gezeigt): 400 V; 3/PE; 50 Hz
• Netzstecker (Beispielvariante): Netzkabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 16 A)
