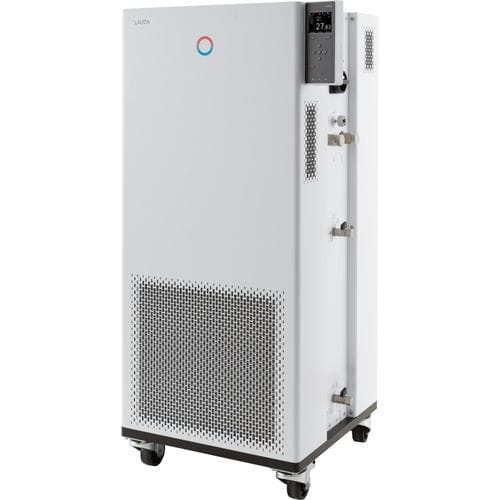

Laborthermostat Integral IN 280 XTW

für ForschungszweckeProzessauf Rollen

Übersicht
Der Integral IN 280 XTW ist ein Umlauf- und Prozessthermostat mit integrierter Kühlung, ausgelegt für die dynamische Temperaturregelung externer Kreisläufe und Wärmeträger. Bedient wird das Gerät über ein farbiges TFT-Display am Gerät oder optional über ein Touch-Bediengerät; Netzwerkbetrieb über integrierten Webserver und Standard-Schnittstellen möglich.

Hauptmerkmale

• Prozessthermostat mit integriertem Kühlsystem zur dynamischen Regelung externer Kreisläufe
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Eigenschaften
• Voll elektronischer kontinuierlicher PID-Regler für interne und externe Regelung
• Niedrigpegel- und einstellbarer Übertemperaturschutz mit akustischem Alarm, geeignet für brennbare und nicht brennbare Flüssigkeiten
• Port für externe Pt100; zweiter Pt100 über Schnittstellenmodul möglich
• Integrierbarer und einstellbarer Bypass
• Integrierter Webserver für browserbasierte Bedienung (Authentifizierung und Verschlüsselung)
• Kondenserkühlung: Wasser
• Farb-TFT zur gleichzeitigen Anzeige von Ist- und Sollwerten und grafischer Darstellung des Temperaturverlaufs
• Eingabe über Cursor und Softkeys; zusätzliche Tmax-Taste für Übertemperaturschutz
• Self-adapt-Funktion zur Ermittlung der Regelparameter
• Leistungsstarke LAUDA Variopump (Druckpumpe) mit 8 wählbaren Ausgangsstufen oder Ausflussdruckregelung
• Fernfehleranzeige über potenzialfreien Kontakt
• Programmierer mit 150 Temperatur-/Zeitsegmenten, aufteilbar in 5 Programme
• Sehr kleines Innenvolumen und großes nicht-thermostatiertes Ausdehnungsgefäß (Kaltflüssigkeitsschicht-System)
• Verwendet traditionelle Kältemittel (HFC) gemäß EU-Verordnung (F-Gase) 573/2024
• Klartext-Menünavigation, sechs wählbare Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant zur Systemdiagnose
• PowerAdapt-System zur optimalen Nutzung der verfügbaren Netzleistung
• USB und Ethernet serienmäßig; Option auf bis zu 2 weitere Schnittstellen (RS232/485, Profibus, analog, Kontakt oder EtherCAT-Modul)
• Digitale Anzeige des Pumpendrucks
• SmartCool-System zur energiesparenden digitalen Kühlungssteuerung inkl. Kompressorschaltfunktion

Arbeitsbereich

• Min. Arbeitstemperatur: -80 °C
• Max. Arbeitstemperatur: 220 °C
• Temperaturstabilität: ±0,05 K

Technische Daten (nach DIN 12876)

• Arbeitstemperaturbereich: -80 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturstabilität: 0.05 ± K
• Heizleistung max.: 4 kW
• Max. Leistungsaufnahme: 9 kW
• Stromaufnahme: 13.5 A
• Max. Ablassdruck: 3.1 bar
• Max. Pumpendurchfluss: 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1.5
• Min. Füllvolumen: 4.8 L
• Max. Füllvolumen: 17.2 L
• Anschlussgewinde Wasser kühling (außen): 3/4"
• Empfohlene Kühltwasser-Temperatur: 15 °C
• Max. Kühltwasser-Temperatur: 30 °C
• Kühltwasser-Durchfluss: 2.7 L/min
• Min. Druckdifferenz Kühltwasser: 0.8 bar
• Max. Druck Kühltwasser: 10 bar
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 195 kg
• Lärmpegel: 62 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-polig, CEE, rot, 16 A)

Kühlleistung (ausgewählte Werte)

• 200 °C | Pumpenstufe 8 | Thermisches Öl | Kühlleistung 50/60 Hz: 1.7 kW
• 100 °C | Pumpenstufe 8 | Thermisches Öl | 1.7 kW
• 20 °C | Pumpenstufe 8 | Ethanol | 1.7 kW
• 0 °C | Pumpenstufe 8 | Ethanol | 1.6 kW
• -40 °C | Pumpenstufe 4 | Ethanol | 1.8 kW
• -80 °C | Pumpenstufe 2 | Ethanol | 0.18 kW

Bestellinformation / Spezifikationen

• Modell: Integral IN 280 XTW
• Geräteklasse: Umlauf- und Prozessthermostat mit integrierter Kühlung
• Arbeitstemperatur: -80 ... 220 °C
• Stabilität: 0.05 ± K
• Pumpendurchfluss: bis zu 65 L/min (digitale Pumpe, 8 Stufen)
• Füllvolumen: 4.8 - 17.2 L
• Max. Ablassdruck: 3.1 bar
• Netz / Stecker: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz / IEC 60309, 5-polig, CEE, 16 A
• Gewicht / Abmessungen: 195 kg / 560 x 550 x 1325 mm
