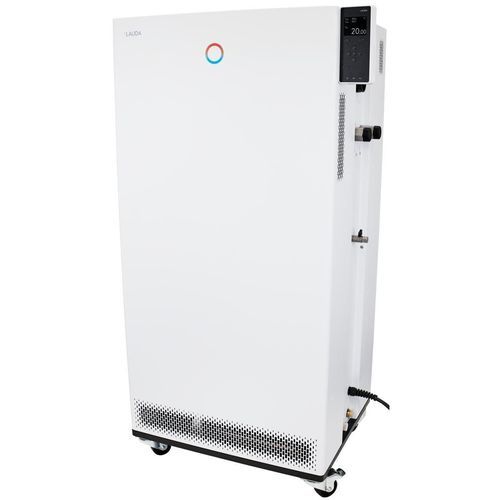

Prozessthermostat Integral IN 1330 TW

auf Rollendigitalelektronisch

Produktbeschreibung
Mit dem modularen Schnittstellenkonzept lassen sich die neuen Integral Prozessthermostate mit maximaler Flexibilität in Ihre Prozesse integrieren. Die Geräte sind serienmäßig mit Schnittstellen wie Ethernet, USB oder Pt100 ausgestattet. Zusätzliche Schnittstellen und Kommunikationsprotokolle können über Module einfach hinzugefügt werden.

Merkmale

• Prozessthermostat mit integriertem Kühlsystem zur dynamischen Temperaturregelung in externen Kreisläufen
• Verwaltung von Wärmeträgerflüssigkeiten mit gespeicherten Eigenschaften
• Voll elektronischer Dauerregler mit PID-Wirkung für interne & externe Regelung
• Niedrigst- und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• USB- und Ethernet-Schnittstelle serienmäßig ausgestattet
• Option zum Nachrüsten von bis zu 2 zusätzlichen Schnittstellen (RS 232/485, Profibus, analog, Kontakt oder EtherCAT-Modul)
• Digitale Anzeige des Pumpendrucks
• Kondensator-Kühlung: Wasser
• Farbiger TFT-Bildschirm zur gleichzeitigen Anzeige von Ist- & Sollwerten und grafischer Darstellung des Temperaturprofils
• Einfache Eingabe per Cursor und Softkeys; zusätzlicher Tmax-Taste für Übertemperaturschutz
• Self adapt Funktion zur Bestimmung der Regelungsparameter
• Extrem leistungsstarke Druckpumpe
• Port für externes Pt100 integriert; zweites externes Pt100 über Schnittstellenmodul möglich
• Programmierer mit 150 Temperatur-/Zeitsegmenten, die in 5 Programme aufteilbar sind
• Integrierter Webserver für browserbasierte Bedienung in lokalen Netzwerken via PC, Tablet oder Smartphone; sichere Datenübertragung durch Authentifizierung und Verschlüsselung
• Verwendet herkömmliche Kältemittel (HFC) gemäß europäischer Gesetzgebung zur Kontrolle von F-Gasen (EU) 573/2024
• Klare Textmenünavigation, sechs wählbare Sprachen: DE, EN, FR, ES, IT, RU
• SelfCheck-Assistent für Systemdiagnose
• PowerAdapt-System zur Nutzung der maximal möglichen Wärmemenge, die durch das Stromversorgungssystem erlaubt ist
• Zusätzliche Pumpe für interne Zirkulation
• Fernfehlermeldung über schwebenden Kontakt
• Einstellbarer Bypass zur Druckbegrenzung
• SmartCool-System zur energiesparenden digitalen Kühlungssteuerung einschließlich Kompressor-Ein/Aus-Steuerung

Kühlleistung
Temperatur | Temperiermedium | Kühlleistung 50 Hz | Kühlleistung 60 Hz
100 °C | Thermalöl | 13 kW | 13 kW
20 °C | Ethanol | 13 kW | 13 kW
10 °C | Ethanol | 10 kW | 10 kW
0 °C | Ethanol | 7.6 kW | 7.6 kW
-10 °C | Ethanol | 5.4 kW | 5.4 kW
-20 °C | Ethanol | 3.4 kW | 3.4 kW
-30 °C | Ethanol | 1.7 kW | 1.7 kW

Arbeitsbereich
Min. Arbeitstemperatur: -32 °C
Max. Arbeitstemperatur: 150 °C
Temperaturstabilität: 0.1 ± K

Technische Daten

• Arbeits-Temperaturbereich: -32 ... 150 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturstabilität: 0.1 ± K
• Heizleistung max.: 16 kW
• Max. Leistungsaufnahme: 18 kW
• Stromaufnahme: 25 A
• Max. Förderdruck: 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Max. Pumpenförderleistung: 60 L/min (50 Hz); 70 L/min (60 Hz)
• Ein-/Ausgangsanschlussgewinde (außen): M38 x 1,5
• Ein-/Auslass Schlauchgröße: 1″
• Min. Füllvolumen: 9.7 L
• Max. Füllvolumen: 25.5 L
• Anschlussgewinde Kühlwasser (außen): 3/4 ″
• Empfohlene Kühlwassertemperatur: 15 °C
• Max. Kühlwassertemperatur: 30 °C
• Kühlwasser-Durchfluss: 15.5 L/min
• Min. Druckdifferenz Kühlwasser: 0.8 bar
• Max. Druck Kühlwasser: 10 bar
• Abmessungen (BxTxH): 760 x 650 x 1605 mm
• Gewicht: 225 kg
• Schallpegel: 62 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: Anschlusskabel mit Stecker (IEC 60309, 5-pol, CEE, rot, 32 A)
