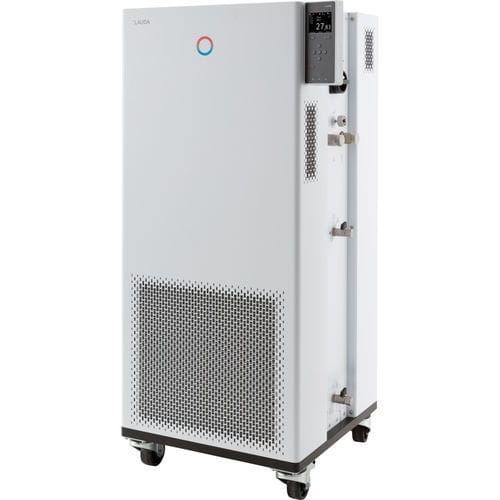

Prozessthermostat Integral IN 550 XTW

auf Rollendigitalelektronisch

Produktübersicht
Bedienen Sie den Integral Prozessthermostaten über das farbige TFT-Display am Gerät oder optional über eine externe Touch-Bedieneinheit mit erweitertem Funktionsumfang. Das Gerät vereint Prozessthermostat, integriertes Kühlsystem und eine leistungsfähige Druckpumpe für die dynamische Temperaturregelung externer Kreisläufe. Es unterstützt die Verwaltung von Wärmeträgerflüssigkeiten, ATEX-Gaswarnsensoren sowie Netzwerkschnittstellen zur Fernbedienung und Überwachung.

Merkmale

• Prozessthermostat mit integriertem Kühlsystem zur dynamischen Temperaturregelung externer Kreisläufe
• Verwaltung von Wärmeträgerflüssigkeiten mit hinterlegten Eigenschaften
• ATEX-zertifizierte Gaswarnsensoren mit Warn- und Abschaltfunktion und externer Status-Schnittstelle für übergeordnete Sicherheitssysteme
• Self-adapt-Funktion zur Bestimmung der Regelparameter
• LAUDA Variopump (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Steuerung des Ausflussdrucks
• Fernfehleranzeige über Schwimmkontakt
• Integrierter Webserver für browserbasierte Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Sehr kleines Innenvolumen und großer nicht thermostatierter Ausdehnungsbehälter (Kaltflüssigkeitsschicht-System)
• Verwendung natürlicher Kältemittel
• Farb-TFT mit Anzeige von Ist‑ und Sollwerten sowie grafischer Darstellung des Temperaturprofils
• Einfache Eingabe über Cursor- und Softkeys; zusätzliche Tmax-Taste zum Übertemperaturschutz
• Schnellstopp-Funktion über schwarzen Druckknopf und Anschlüsse für Fernfreigabe
• PowerAdapt-System zur Nutzung der maximal möglichen Wärmemenge des Stromversorgungssystems
• USB- und Ethernet-Schnittstelle serienmäßig; Option für bis zu 2 zusätzliche Schnittstellen (RS232/485, Profibus, analog, Kontakt, EtherCAT)
• Integrierter und einstellbarer Bypass
• SmartCool für energiesparendes digitales Kältemanagement inklusive Kompressor‑Ein/Aus‑Steuerung
• Klartext-Menünavigation in sechs Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant zur Systemdiagnose
• Voll elektronischer Dauerregler mit PID‑Regelverhalten für interne und externe Regelung
• Niedrigstand- und einstellbarer Übertemperaturschutz mit akustischem Alarm für brennbare und nicht brennbare Flüssigkeiten
• Anschluss für externes Pt100 integriert; ein zweites externes Pt100 über Schnittstellenmodul möglich
• Programmierer mit 150 Temperatur-/Zeit‑Segmenten, aufteilbar in 5 Programme
• Digitale Anzeige des Pumpendrucks
• Kondensator-Kühlung: Wasser

Arbeitsbereich

• Min. Arbeitstemperatur: -50 °C
• Max. Arbeitstemperatur: 220 °C
• Temperaturstabilität: 0.05 ± K

Technische Daten (nach DIN 12876)

• Arbeitstemperaturbereich: -50 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturstabilität: 0.05 ± K
• Heizleistung max.: 8 kW
• Max. Leistungsaufnahme: 10.5 kW
• Stromaufnahme: 16 A
• Max. Förderdruck: 3.1 bar
• Max. Pumpendurchfluss: 65 L/min
• Ein-/Ausgang Anschlussgewinde (außen): M30 x 1.5
• Ein-/Ausgang Schlauchgröße: 3/4"
• Min. Füllvolumen: 4.8 L
• Max. Füllvolumen: 17.2 L
• Wasserkühlung Anschlussgewinde (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C
• Max. Kühlwassertemperatur: 30 °C
• Kühlwasser-Durchfluss: 8 L/min
• Min. Differenzdruck Kühlwasser: 0.8 bar
• Max. Druck Kühlwasser: 10 bar
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 181 kg
• Geräuschpegel: 60 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz
• Netzstecker: Netzkabel mit Stecker (IEC 60309, 5-polig, CEE, rot, 16 A)

Kühlleistung (50 Hz) — Tabelle

• 200 °C | 8 | Thermisches Öl | 5.8 kW
• 100 °C | 8 | Thermisches Öl | 5.8 kW
• 20 °C | 8 | Ethanol | 5.8 kW
• 10 °C | 8 | Ethanol | 5.8 kW
• 0 °C | 8 | Ethanol | 5.4 kW
• -10 °C | 8 | Ethanol | 4 kW
• -20 °C | 4 | Ethanol | 2.8 kW
• -30 °C | 4 | Ethanol | 1.7 kW
• -40 °C | 4 | Ethanol | 0.75 kW
• -50 °C | 2 | Ethanol | 0.35 kW

Teilenummer
Part no.: L004070

Downloads & Dokumentation
Produktspezifisches Datenblatt, Integral XT Broschüren und Betriebsanleitungen verfügbar (datasheet, brochures, operating instructions).

Eigenschaften / Technische Daten

• Modell: Integral IN 550 XTW
• Gerätetyp: Prozessthermostat mit integrierter Kühlung
• Arbeitstemperaturbereich: -50 ... 220 °C
• Temperaturstabilität: 0.05 ± K
• Heizleistung: bis 8 kW
• Max. Leistungsaufnahme: 10.5 kW
• Max. Pumpendurchfluss: 65 L/min
• Füllvolumen: 4.8 L (min) – 17.2 L (max)
• Kühlungsart: integrierte Kühlung, Kondensatorwasserkühlung
• Schnittstellen: USB, Ethernet (Serie); optional RS232/485, Profibus, analog, Kontakt, EtherCAT
• Sicherheit: ATEX-zertifizierte Gaswarnsensoren; Niedrigstand- und einstellbarer Übertemperaturschutz mit akustischem Alarm
• Regelung: Farb-TFT, PID-Regler, Programmer (150 Segmente / 5 Programme)
• Abmessungen (BxTxH): 560 x 550 x 1325 mm
• Gewicht: 181 kg
• Geräuschpegel: 60 dB(A)
• Netzanschluss / Stecker (Beispielvariante): 400 V; 3/PE; 50 Hz — Netzkabel mit Stecker (IEC 60309, 5-polig, CEE, rot, 16 A)
