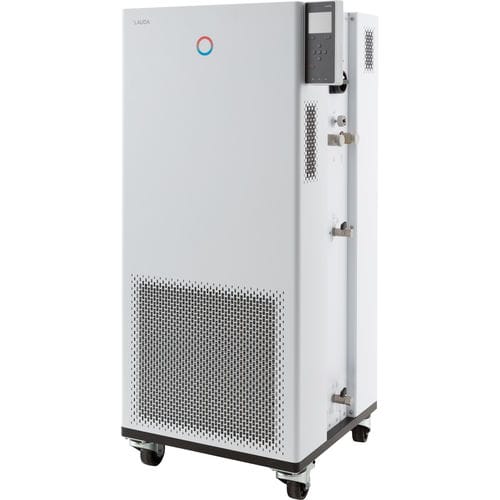

Prozessthermostat Integral IN 750 XT

bodenstehenddigitalelektronisch

Produktbeschreibung
Bedienen Sie den Prozessthermostaten Integral über das integrierte farbige TFT-Display oder optional über eine intuitive Touch-Bedieneinheit mit erweitertem Funktionsumfang.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für dynamische Temperierung externer Kreisläufe
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm
• Schnittstelle für externen Pt100 (zweiter Pt100 optional über Schnittstellenmodul)
• Integrierter, einstellbarer Bypass; sehr kleines Innenvolumen und großes, nicht durchströmtes Ausdehnungsgefäß
• LAUDA Variopumpe mit 8 wählbaren Leistungsstufen und digitaler Pumpendruckanzeige
• Programmierer mit 150 Temperatur-/Zeitsegmenten, bis zu 5 Programmen
• Integrierter Webserver, USB- und Ethernet-Schnittstellen; optional RS232/485, Profibus, analog, Kontakt, EtherCAT
• SmartCool energiesparende digitale Kältesteuerung und PowerAdapt-System

Arbeitsbereich

• Arbeitstemperatur min.: -45 °C
• Arbeitstemperatur max.: 220 °C
• Temperaturkonstanz: 0.05 ± K

Technische Daten (nach DIN 12876)
Arbeitstemperaturbereich: -45 ... 220 °C
Umgebungstemperaturbereich: 5 ... 40 °C
Temperaturkonstanz: 0.05 ± K
Heizleistung max.: 8 kW
Leistungsaufnahme max.: 11 kW
Stromaufnahme: 16 A
Max. Abscheidedruck: 3,1 bar
Max. Förderstrom Pumpe: 65 L/min
In-/Outlet Anschlussgewinde (außen): M30 x 1,5
Schlauchgröße Ein-/Ausgang: 3/4"
Füllvolumen min.: 4,8 L
Füllvolumen max.: 17,2 L
Abmessungen (BxTxH): 560 x 550 x 1325 mm
Gewicht: 176 kg
Schalldruckpegel: 68 dB(A)
Netzversorgung: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Netzstecker: Netzkabel mit Stecker (NEMA L16-20P twist lock; 20 A)
Certification: NRTL nach UL 1995:2018, CSA C22.2 no. 236-15 Ed.5th

Kälteleistung (Auszug)
Temperatur | Pumpenstufe | Temperiermedium | Kälteleistung 50 Hz | Kälteleistung 60 Hz
200 °C | 8 | Thermoöl | 7 kW | 7 kW
100 °C | 8 | Thermoöl | 7 kW | 7 kW
20 °C | 8 | Ethanol | 7 kW | 7 kW
10 °C | 8 | Ethanol | 7 kW | 7 kW
0 °C | 8 | Ethanol | 5,4 kW | 5,4 kW
-10 °C | 8 | Ethanol | 3,6 kW | 3,6 kW
-20 °C | 4 | Ethanol | 2,6 kW | 2,6 kW
-30 °C | 4 | Ethanol | 1,6 kW | 1,6 kW
-40 °C | 4 | Ethanol | 0,8 kW | 0,8 kW
-45 °C | 2 | Ethanol | 0,5 kW | 0,5 kW

Technische Merkmale / Spezifikationen

• Modell: Integral IN 750 XT
• Temperaturbereich: -45 ... 220 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung: bis zu 8 kW
• Kälteleistung (Beispiel): bis zu 7 kW je nach Medium und Temperatur
• Pumpe: LAUDA Variopumpe mit wählbaren Stufen, digitale Pumpendruckanzeige
• Füllvolumen: min. 4,8 L / max. 17,2 L
• Anschluss: M30 x 1,5 / Schlauch 3/4"
• Abmessungen / Gewicht: 560 x 550 x 1325 mm / 176 kg
• Schnittstellen: USB, Ethernet serienmäßig; optional RS232/485, Profibus, analog, EtherCAT
