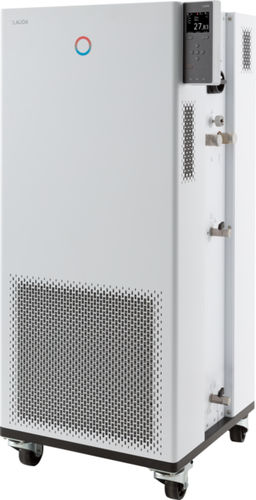

Prozessthermostat Integral IN 530 TW

bodenstehenddigitalelektronisch

Produktübersicht Der Integral IN 530 TW ist ein Prozessthermostat mit integrierter Kühlung zur dynamischen Temperaturregelung externer Kreisläufe. Modulare Schnittstellen und erweiterte Regelungsfunktionen ermöglichen große Einsatzbereiche und verschiedene Temperiermedien.

Hauptmerkmale

• Prozessthermostat mit integriertem Kühlsystem und leistungsstarker Druckpumpe
• Gespeicherte Medienprofile zur Verwaltung von Wärmeträgerflüssigkeiten
• Voll elektronischer Dauerregler mit PID‑Funktion für Innen- und Außenregelung
• Einstellbarer Füllstands- und Übertemperaturschutz mit akustischem Alarm
• Port für externes Pt100; zweites externes Pt100 per Schnittstellenmodul möglich
• Programmierer: 150 Temperatur-/Zeitabschnitte, aufteilbar in bis zu 5 Programmen
• Integrierter Webserver für Browser-Bedienung (PC, Tablet, Smartphone) mit Authentifizierung und Verschlüsselung
• Übereinstimmung mit der F‑Gase‑Verordnung (EU) 573/2024 unter Verwendung zulässiger HFCs
• Farb-TFT-Anzeige für Ist-/Sollwerte und grafische Temperaturverläufe
• Bedienung über Cursor und Softkeys, zusätzliche Tmax‑Taste für Übertemperaturschutz
• Self‑adapt‑Funktion zur automatischen Ermittlung von Regelparametern
• Fernmeldeausgang über potentialfreien Kontakt und einstellbarer Bypass zur Druckbegrenzung
• SmartCool für energieeffizientes, digitales Kühlmanagement mit Kompressor‑Ein/Aus
• Klartext-Menünavigation in sechs Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistant für Systemdiagnose und PowerAdapt zur optimalen Ausnutzung der verfügbaren Leistung
• USB und Ethernet serienmäßig; erweiterbar um bis zu 2 Schnittstellenmodule (RS232/485, Profibus, analog, Kontakt, EtherCAT)
• Digitale Pumpendruckanzeige und wassergekühlter Kondensator

Arbeitsbereich

• Min. Arbeitstemperatur: -32 °C
• Max. Arbeitstemperatur: 120 °C
• Temperaturstabilität: ±0,05 K

Kühlleistung

• 100 °C | Thermoöl | 6 kW (50/60 Hz)
• 20 °C | Ethanol | 6 kW (50/60 Hz)
• 10 °C | Ethanol | 5,5 kW (50/60 Hz)
• 0 °C | Ethanol | 4,5 kW (50/60 Hz)
• -10 °C | Ethanol | 3 kW (50/60 Hz)
• -20 °C | Ethanol | 1,6 kW (50/60 Hz)
• -30 °C | Ethanol | 0,7 kW (50/60 Hz)

Kühlsystem / Hydraulik

• Max. Förderdruck: 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Max. Pumpendurchsatz: 40 L/min (50 Hz); 65 L/min (60 Hz)
• Anschlussgewinde Ein-/Ausgang (außen): G 3/4"
• Schlauchgröße Ein-/Ausgang: 3/4"
• Min. Füllmenge: 7,2 L
• Max. Füllmenge: 20,5 L

Technische Daten

• Temperaturarbeitsbereich: -32 … 120 °C
• Umgebungstemperaturbereich: 5 … 40 °C
• Temperaturstabilität: ±0,05 K
• Heizleistung max.: 8 kW
• Max. Leistungsaufnahme: 11 kW
• Stromaufnahme: 16 A
• Anschlussgewinde Kühlwasser (außen): 3/4"
• Empfohlene Kühlwassertemperatur: 15 °C (max. 30 °C)
• Kühlwasser-Durchfluss: 14,5 L/min
• Min. Druckdifferenz Kühlwasser: 0,8 bar; max: 10 bar
• Abmessungen (B×T×H): 560 × 550 × 1325 mm
• Gewicht: 150 kg
• Schallpegel: 62 dB(A)
• Netzanschluss: 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Netzstecker: IEC 60309, 5‑polig, CEE, rot, 16 A

Datasheet & Downloads Das Datenblatt des Integral IN 530 TW steht im Download‑Bereich zur Verfügung.
