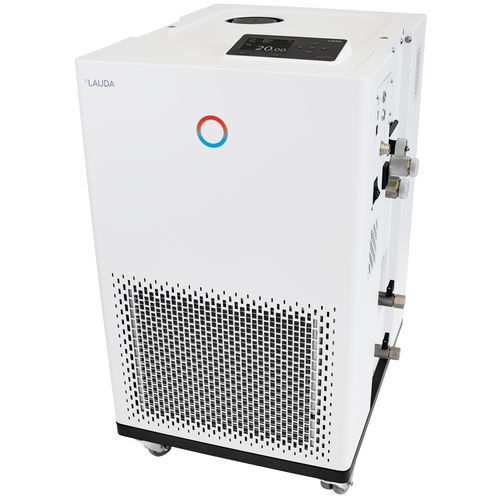

Prozessthermostat Integral IN 150 XT

auf Rollendigitalelektronisch

Produktbeschreibung
Bedienen Sie den Integral IN 150 XT Prozessthermostaten über das farbige TFT-Display am Gerät oder optional über eine intuitive Touch-Bedieneinheit. Das Gerät vereint Kühlung, Pumpensteuerung und Netzwerkfunktionen für industrielle Temperieranwendungen.

Leistungsmerkmale

• Prozess-Thermostat mit integriertem Kühlsystem für das dynamische Temperieren im externen Kreislauf
• Temperiermedienverwaltung mit hinterlegten Stoffdaten
• Vollelektronischer stetiger Regler mit PID-Verhalten für interne und externe Regelung
• Unterniveauschutz und einstellbarer Übertemperaturschutz mit akustischem Alarm, geeignet für brennbare und nichtbrennbare Flüssigkeiten
• Schnittstelle für externen Pt100 integriert; zweiter externer Pt100 über Schnittstellenmodul möglich
• Integrierter und einstellbarer Bypass mit Begrenzung
• Sehr kleines Innenvolumen und großes nicht durchströmtes Ausdehnungsgefäß (Kaltöl-Überlagerungssystem)
• Verflüssigerkühlung durch Luft
• Farbiges TFT-Display zur gleichzeitigen Anzeige von Ist- und Sollwert sowie grafischer Darstellung des Temperaturverlaufs
• Bedienung über Cursor- und Softkeys; zusätzliche Tmax-Taste für Übertemperatur
• Selbstadaption zur automatischen Ermittlung von Regelparametern
• LAUDA Variopumpe (Druckpumpe) mit 8 wählbaren Leistungsstufen oder Vorlaufdruckregelung
• Fernanzeige „Störung“ über schwimmenden Kontakt
• Programmgenerator mit 150 Temperatur-/Zeitsegmenten, aufteilbar in bis zu 5 Programme
• Integrierter Webserver für browsergestützte Bedienung (PC/Tablet/Smartphone) mit Authentifizierung und Verschlüsselung
• Betrieb mit traditionellen Kältemitteln (HFC) konform VO (EU) 573/2024
• Klartext-Menüführung, wählbare Sprachen (DE, EN, FR, ES, IT, RU)
• SelfCheck Assistent für Systemdiagnose
• PowerAdapt System zur optimalen Nutzung der verfügbaren Heizleistung
• USB- und Ethernet-Schnittstellen serienmäßig; erweiterbar um bis zu 2 zusätzliche Interface-Module (RS232/485, Profibus, Analog, Kontakt, EtherCAT)
• Digitale Pumpendruckanzeige und SmartCool für energiesparende Kältesteuerung

Arbeitsbereich
Arbeitstemperatur min.: -45 °C
Arbeitstemperatur max.: 220 °C
Temperaturkonstanz: 0.05 ± K

Kälteleistung (50 Hz)
200 °C | Pumpenstufe 8 | Thermoöl | 1,5 kW
100 °C | Pumpenstufe 8 | Thermoöl | 1,5 kW
20 °C | Pumpenstufe 8 | Ethanol | 1,5 kW
10 °C | Pumpenstufe 8 | Ethanol | 1,5 kW
0 °C | Pumpenstufe 8 | Ethanol | 1,3 kW
-10 °C | Pumpenstufe 8 | Ethanol | 1,0 kW
-20 °C | Pumpenstufe 4 | Ethanol | 0,7 kW
-30 °C | Pumpenstufe 4 | Ethanol | 0,3 kW
-40 °C | Pumpenstufe 4 | Ethanol | 0,06 kW
-45 °C | Pumpenstufe 2 | Ethanol | 0,02 kW

Technische Daten

• Modell: Integral IN 150 XT
• Arbeitstemperaturbereich: -45 ... 220 °C
• Umgebungstemperaturbereich: 5 ... 40 °C
• Temperaturkonstanz: 0.05 ± K
• Heizleistung max.: 3.5 kW
• Leistungsaufnahme max.: 3.7 kW
• Stromaufnahme: 16 A
• Förderdruck max.: 3,1 bar
• Förderstrom Pumpe max. (Druck): 65 L/min
• Anschlussgewinde Ein-/Ausgang (außen): M30 x 1,5
• Schlauchgröße Ein-/Ausgang: 3/4"
• Füllvolumen min./max.: 2.5 L / 8.7 L
• Abmessungen (BxTxH): 430 x 550 x 760 mm
• Gewicht: 106 kg
• Schalldruckpegel: 60 dB(A)
• Netzversorgung (Variante): 230 V; 50 Hz
• Netzstecker (Variante): Netzkabel mit gewinkeltem Schuko-Stecker (CEE7/7)
• Produktreferenz: L002673
