Druckkontrolleinheit ValveMate™

für Ventilelektronischdigital

Übersicht
Die Nordson EFD ValveMate Sprühventil‑Controller ermöglichen eine präzise Musterbildung durch Niedrigvolumen‑Niederdruckluft (LVLP) an der Düse. Der einstellbare Düsendruckregler (typ. 0–30 psi; 7140 auch in 0–100 psi verfügbar) und schnell ansprechende pneumatische Magnetventile sorgen für hohe Übertragungs‑effizienz bei reduziertem Overspray. Entwickelt für schnelle Inbetriebnahme, SPS‑Integration und zuverlässigen Betrieb in automatisierten Fertigungsanlagen.

Merkmale & Vorteile

• Unabhängige, programmierbare Ansteuerkanäle (Einzel‑ oder Doppelkanal‑Modelle)
• LVLP‑Design zur Verbesserung der Übertragungs‑effizienz und Minimierung von Overspray
• Einstellbarer Düsendruckregler (0–30 psi Standard; Option 0–100 psi bei bestimmten 7140‑Ausführungen)
• Abschaltluftverzögerung einstellbar von 0,0 bis 2,5 s
• Nichtflüchtiger Speicher zur Beibehaltung von Einstellungen nach Stromausfall
• Schnell ansprechende Pneumatikmagnetventile für präzise Steuerzeiten
• Einfache Schnittstellen zu SPS und Automationssystemen

Verfügbare Modelle

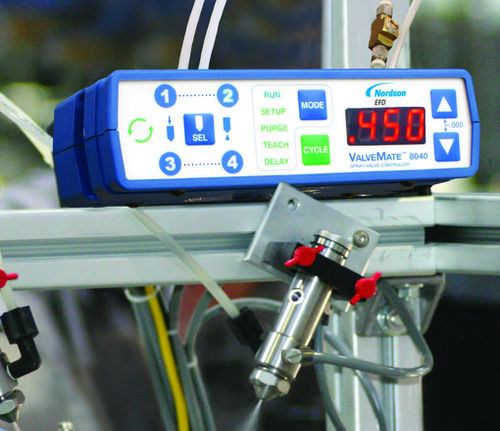

• ValveMate 8040 — Steuergerät für bis zu zwei Sprühventile; benötigt externe Magnetventil‑Baugruppen (separat erhältlich)
• ValveMate 7140 — Steuergerät für eine einzelne Sprüh‑Valve; interne Magnetspulen; verfügbar in 0–30 psi und 0–100 psi

Artikelnummern (auswahl)
7015341 — 7140 Sprühventil‑Controller, 0–30 psi (0–2 bar) — Verwendbar mit 781Mini, 781S, 784S, 787MS
7015429 — 7140 Sprühventil‑Controller, 0–100 psi (0–7 bar) — Verwendbar mit 781Mini, 781S, 784S, 787MS
7022120 — 8040 Sprühventil‑Controller* — Verwendbar mit 781Mini, 781S, 784S, 787MS

Magnetventil‑Bausätze
7022250 — Magnetventil‑Bausatz, zwei Inline‑Magnetspulen für Düse/Betätigungsluft — Für ValveMate 8040
7022251 — Magnetventil‑Bausatz, zwei Doppelblöcke für Düse/Betätigungsluft — Für ValveMate 8040

Hinweise

• Für jedes bestellte ValveMate 8040 die passende Magnetbaugruppe entsprechend der Anzahl eingesetzter Sprühventile wählen.
• Jedes Solenoid‑Kit enthält den vorverdrahteten 6‑poligen Stecker mit Gehäuse, einen 3,6 m (12 ft) Kabelsatz, einen Eingangsluftschlauch und Steckanschlüsse.

Charakteristika / Spezifikationen

• Düsendruckregler: einstellbar, typ. 0–30 psi (0–2 bar); 7140 auch in 0–100 psi (0–7 bar) verfügbar
• Design: LVLP für hohe Übertragungs‑effizienz
• Ansteuerung: unabhängige, programmierbare Kanäle
• Abschaltluftverzögerung: 0,0–2,5 s (einstellbar)
• Speicher: nichtflüchtig
• Unterstützte Ventile: 781Mini, 781S, 784S, 787MS
• 8040: Steuerung von bis zu zwei Ventilen (externe Solenoide)
• 7140: Steuerung einer einzelnen Ventile (interne Solenoide)
• Schnittstellen: einfache Integration in SPS/Automationssysteme
• Solenoid‑Kit Inhalt: vorverdrahteter 6‑poliger Stecker, Gehäuse, 3,6 m Kabelsatz, Eingangsluftschlauch, Stecksanschlüsse
