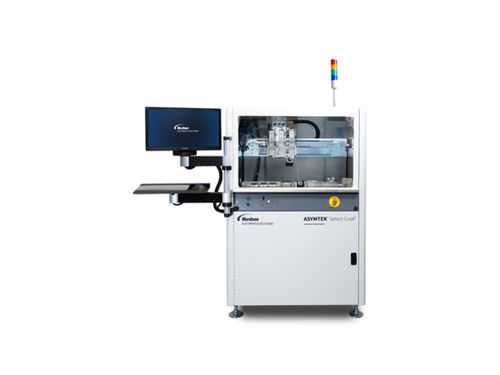

Beschichtungssystem für Produktion Select Coat® SL-1040

bodenstehend

Überblick
Das ASYMTEK Select Coat SL-1040 ist eine Hochdurchsatz‑Plattform für konforme Beschichtungen, konzipiert für selektive Beschichtung elektronischer Baugruppen. Die Plattform vereint eine Ultraschall‑Reinigungsstation, erweiterte Ventilkonfigurationen und die ASYMTEK EasyCoat 6‑Software zur Maximierung von Verfügbarkeit, Wiederholgenauigkeit und First‑Pass‑Yield.

Wesentliche Innovationen und Merkmale
Der SL-1040 verfügt über eine programmierbare Ultraschall‑Reinigungsstation (Patent anhängig), die Ablagerungen an Düsen und Nadelspitzen durch Kavitation ohne mechanisches Bürsten entfernt. Die Reinigungsstation ist mit einem selbstnivellierenden Lösungsmittelsystem vernetzt, das den Flüssigkeitsstand automatisch verwaltet und konfigurierbare Nachfüllmeldungen sowie Nachfüll‑Grace‑Perioden bereitstellt.

Leistung und Präzision
Die Plattform bietet eine Plattformgenauigkeit von ca. ±100 µm und strebt eine Prozessfähigkeit von Cmk ≥ 1,67 an. Laser‑Höhenmessung und ein hochvergrößerndes Sichtsystem ermöglichen präzise Sperrzonenvermeidung und verbesserte Selektivität für unterschiedliche Leiterplattenlayouts.

Trim‑Pakete und Anwendungsmodi
Konfigurierbare Trim‑Pakete optimieren die Leistung für spezifische Viskositäten und Produktionsanforderungen. Unterstützte Anwendungsmodi umfassen:

• Selektivität – Doppelventil‑Toggle‑Konfiguration und Mischungen aus Ventiltechnologien zur Minimierung von Maskierung und Sperrzonen.
• Produktivität – Gleichzeitige Beschichtung mit zwei Ventilen und programmierbare Pitch‑Anpassung für Multiple‑Up‑Teile zur Verkürzung von Zykluszeiten.
• Präzision – Laserhöhenmessung, hochvergrößerndes Sichtsystem und Ventilkombinationen für feine Applikationen.
• Productivity Plus – Gleichzeitige Doppelventilbeschichtung mit optionalem dritten Ventil für großflächige Abdeckung und schwer zugängliche Bereiche.
• Multi‑Efficiency – Dreifachventillösungen für mehrere Beschichtungsabläufe auf derselben Platine, inkl. Gel‑Damm‑Erstellung.

Ultraschallreinigung und Wartung
Die Ultraschall‑Reinigungsstation ist über EasyCoat 6 programmierbar und kann zu vom Bediener definierten Zeiten laufen (z. B. vor Leerlauf, Programmstart, nach Leerlauf oder periodisch). Beim Einsetzen einer Ventilspitze beginnt der Reinigungszyklus, wobei hochfrequente Druckwellen das Lösungsmittel anregen und Ablagerungen entfernen, die statische Methoden nicht erreichen, wodurch ungeplante Ausfallzeiten reduziert werden.

Unterstützte Fluide
Das System unterstützt lösemittelbasierte Fluide mit niedriger Viskosität (~25–125 cps) und Fluide mit mittlerer/hoher Feststoffanteil (~125–1200 cps), abhängig vom Trim‑Paket und der Ventilwahl.

Software und Integration
ASYMTEK EasyCoat 6 bietet Programmierung, Reinigungskalender und präventive Wartungskontrollen. Die Plattform ist kompatibel mit ASYMTEK‑Applikatoren wie dem SC‑450 PreciseCoat Jet und bietet Optionen für Durchfluss‑ und Viskositätsregelung.

Anwendungen
Entwickelt für konforme Beschichtungen in der Großserienfertigung elektronischer Baugruppen, bei denen Wiederholbarkeit, First‑Pass‑Yield und Verfügbarkeit entscheidend sind: selektiver Schutz von PCBs, Multiple‑Up‑Beschichtung und hochgemischte Linien.

Technische Spezifikationen

• Marke: ASYMTEK
• Modell: Select Coat SL-1040
• Plattformgenauigkeit: ±100 µm (typisch)
• Prozessfähigkeit: Ziel Cmk ≥ 1,67
• Ultraschall‑Reinigungsstation: Patent anhängig; programmierbar via EasyCoat 6; Kavitation Reinigung von Düsen/Nadelspitzen
• Lösungsmittelsystem: selbstnivellierend mit automatischer Füllstandverwaltung, konfigurierbare Nachfüllmeldung und Grace‑Periode
• Unterstützte Viskositätsbereiche: ~25–125 cps (niedrig) ; ~125–1200 cps (mittel/hoch)
• Ventilkonfigurationen: Doppelventil, Doppelventil + drittes Ventil (Dreifach)
• Vision und Sensorik: hochvergrößerndes Sichtsystem und Laser‑Höhenmessung
• Produktivitätsmerkmale: gleichzeitige Doppelventilbeschichtung, programmierbarer Pitch, Multiple‑Up‑Fähigkeit
• Software: ASYMTEK EasyCoat 6; kompatibel mit SC‑450 PreciseCoat Jet und verwandten Applikatoren
