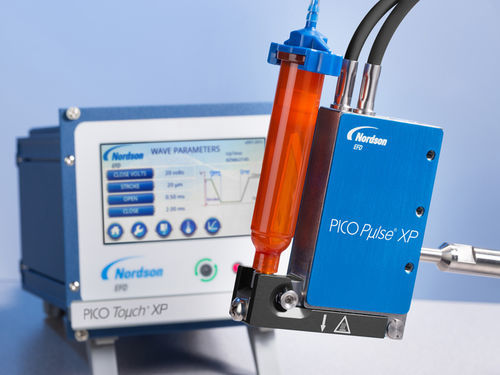

Berührungsloses Automatisiertes Dispensersystem PICO XP

mit Touchscreen

Übersicht
Das PICO XP Jetventil bietet extreme Präzision und Wiederholgenauigkeit (XP) bei berührungsloser Mikrodosierung. Die proprietäre selbstregulierende Kalibriertechnologie kompensiert Abweichungen in der inneren Geometrie des Flüssigkeitskörpers und stellt so konsistente Dosierergebnisse von Ventil zu Ventil sowie nach Wartungsarbeiten sicher.

Hauptmerkmale

• Selbstregulierende Kalibriertechnologie zur Reduktion von Dosierungsabweichungen nach dem Reinigen oder bei Fertigungstoleranzen
• Mikrometerpräzise Hubeinstellung (µm-Level Stroke Target Seeking) für langfristig stabile Dosierung
• Hohe Jetting-Geschwindigkeit: kontinuierlich bis zu 1000 Hz
• Extrem kleine Ablagerungen: bis ca. 0,5 nL bei hohen Frequenzen
• Modulares, austauschbares Fluidkörper-Design (erhältlich in Düsen-Ø von ca. 50–600 µm)
• Werkzeugloser Verriegelungsmechanismus für schnellen Ausbau und reduzierte Wartungszeit
• In Kombination mit PICO Toµch XP Controller zur intuitiven Einrichtung und Steuerung

Selbstregulierung / Betrieb
Die Technologie ermöglicht eine fortlaufende Zielsuche des Hubes, so dass das Ventil seine Hubeinstellung im Mikrometerbereich beibehält, unabhängig von Umgebungseinflüssen wie Änderungen der Ventiltemperatur. Dadurch wird über lange Zeiträume eine bislang unerreichte Wiederholgenauigkeit bei der Flüssigkeitsdosierung erreicht.

Modularität und Anwendungen

• Modulares Design ermöglicht Auswahl verschiedener Flüssigkeitskörper für unterschiedliche Applikationen
• Geeignet für berührungslose Mikrodosierung in Branchen wie Elektronik, Automotive, Medizin/IVD, Photovoltaik u. a.

Artikelnummern
PICO XP Jetventil-System
Artikel # - Beschreibung
7366525 - PICO Pμlse XP-Jetventil
7364877 - PICO Toμch XP-Controller

Ressourcen (Auswahl Titel, ohne Links)

• PICO Pulse XP Datenblatt
• Ventilauswahlanleitung
• PICO-Konformitätserklärung (Englisch)
• White Paper: Kontakt vs. Jet Dosierung (Englisch)
• PICO Pμlse-Serie Betriebsanleitung
• PICO Toμch-Serie Betriebsanleitung
• PICO Pμlse XP / Toμch Schnellstartanleitung

Videos (Beispiele)

• Vergleich – PICO vs. PICO XP Jetdosiersystem (Video-Einbettung)
• Reinigung des PICO-Fluidkörpers (Schritt-für-Schritt-Video)

Caractéristiques / spécifications techniques

• Technologie: Selbstregulierende Kalibrierung / Stroke Target Seeking
• Hub-Einstellung: Mikrometerbereich (µm)
• Kontinuierliche Jetting-Frequenz: bis zu 1000 Hz
• Typische Mikroablagerung: ab ~0,5 nL bei hohen Frequenzen
• Düsengrößen/Fluidkörper: ca. 50–600 µm Durchmesser (verschiedene Ausführungen)
• Design: Modular / austauschbare Fluidkörper
• Wartung: werkzeugloser Verriegelungsmechanismus für schnellen Ausbau der benetzten Teile
• Steuerung: kompatibel mit PICO Toμch XP Controller
