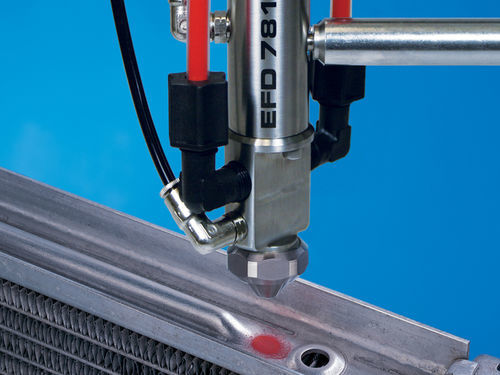

Markierungssystem MicroMark®

Beschreibung
Die MicroMark®-Sprühmarkierungsventilsysteme von Nordson EFD nutzen eine programmierbare Luftverzögerung zur Düsenreinigung und liefern wiederholbare Markierungen für Farbcodierung, Pass/Fail‑Kennzeichnung sowie Produktions‑/Teststatus. Sie erzeugen runde Muster und Streifen von 5,0 mm bis 30,4 mm Breite ohne Übersprühen bei korrekter Konfiguration. Ventile können manuell betrieben oder in externe Steuerungen integriert werden.

Merkmale

• Programmierbare Luftverzögerung zum Vermeiden von Verstopfungen, Tropfen und Austrocknen
• Hohe Wiederholgenauigkeit — konstante Größe und Platzierung der Markierungen
• Zyklusrate über 400 Zyklen/Minute (anwendungsabhängig)
• Kein Nebel oder Übersprühen bei sachgemäßer Einstellung
• Wartungsarmes Design zur Reduzierung von Ausfallzeiten
• Betriebsarten: manuelle Aktivierung oder externe Systemanbindung

Kompatible Flüssigkeiten

• Markierungstinten
• Markierungs­lacke (pigmenthaltige Flüssigkeiten)

781RC MicroMark (Umlauf)
Die 781RC‑Konfiguration enthält eine Umlaufpumpe, die Pigmente in Suspension hält, um gleichmäßige Sprühmuster zu erzielen und Verstopfungen, Fehlabschüsse und Wartungsaufwand zu reduzieren.

Systemoptionen und Konfigurationen

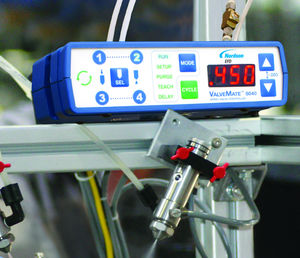

• Komplettes 781RC‑System: 781RC-SS Sprühventil, ValveMate 8040 Controller (Inline‑Magnetventil), Umwälzpumpen‑Gehäuse und Flüssigkeitsbehälter.
• Komplettes MM781-SS‑System: 781S-28 Dosier­ventil, ValveMate 8040 Controller und Flüssigkeitsreservoir.
• Ventile können einzeln (manuelle Aktivierung) oder in automatisierte Dosiersysteme integriert eingesetzt werden, um den Durchsatz zu erhöhen.

Ressourcen und Dokumentation
Datenblätter, Bedienungsanleitungen, Schnellstart‑Anleitungen, Rebuild‑ und Wartungsleitfäden sowie technische Unterlagen sind für MicroMark‑Systeme, Ventile und ValveMate‑Controller verfügbar.

Technische Daten

• Markierbreite: 5,0 mm bis 30,4 mm
• Musterarten: runde Muster und Streifen
• Zyklusrate: > 400 Zyklen/Minute (typisch, abhängig von Konfiguration)
• Flüssigkeitsmanagement: Markierungstinten und -lacke; 781RC bietet Umlaufpumpe zur Suspension von Pigmenten
• Aktivierung: manuell oder über externe Steuersignale / Systeminterface
• Typische Komponenten: 781RC-SS, 781S-28, ValveMate 8040, Umwälzpumpe, Flüssigkeitsbehälter
• Konstruktionsziel: konstante Größe/Platzierung der Markierungen, Vermeidung von Verstopfungen und Fehlabschüssen, Reduktion von Overspray
