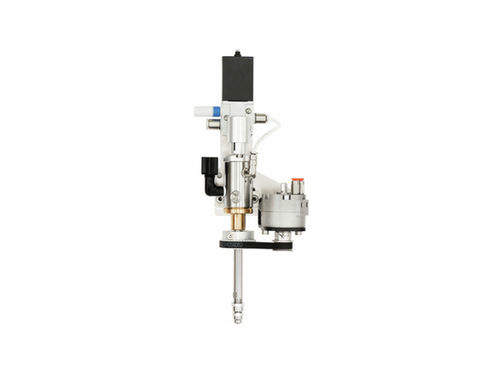

Film-Beschichtungssystem ASYMTEK Select Coat SC-280

für ProduktionHochgeschwindigkeit

Überblick
Der Select Coat® SC-280 ist ein Filmbeschichter, der Geschwindigkeit, Präzision und Prozesssteuerung kombiniert, um Beschichtungsleistung und Produktivität zu maximieren. Die hochgeschwindigkeitsmäßige, nicht-atomisierte Applikation liefert hervorragende Kantendefinition und präzises Start/Stopp-Verhalten und erzeugt gleichmäßige Schichten mit minimalem Overspray, wodurch Maskieraufwand, Materialverbrauch und Nacharbeit reduziert werden. Für höhere Prozessstabilität ist der SC-280 in einer Umlauf-/Zirkulationskonfiguration mit geschlossenem Temperaturregelkreis verfügbar, um konstante Viskosität und Beschichtungsqualität zu gewährleisten. Entwickelt für die automatisierte selektive Applikation niedrigviskoser Konformalschichten (<125 cP), trägt der SC-280 Nassschichtdicken von 12,5 bis 100 μm (0,5–4 mil) bei lösungsmittelbasierten Materialien und 100 bis 250 μm (4–10 mil) bei 100% Feststoffmaterialien auf.

Präzision trifft Produktivität
Die hochgeschwindigkeitsige, nicht-atomisierte Filmbeschichtung bietet gleichmäßige, variabel breite Abdeckung mit präziser Kantendefinition und sehr guter Materialausnutzung.

Hauptvorteile

• Nahezu 100% Transfereffizienz, Verbesserung der Materialausnutzung um ca. 30–50%
• Präzise, selektive Applikation mit ausgezeichneter Kantendefinition
• Hohe Beschichtungsgeschwindigkeiten (bis zu 750 mm/s / 30 in/s) für hohen Durchsatz
• Reduziert Overspray, Maskieraufwand und Nacharbeit im Vergleich zu zerstäubenden Verfahren
• Edelstahl-Fluidwege, kompatibel mit einer breiten Palette von Konformalbeschichtungschemien
• Optionales Neigungszubehör verbessert den Zugang zu engen oder geneigten Flächen

Ideale Anwendungsbereiche

• Automatisierte selektive Beschichtung von PCBA mit definierten Musterzonen
• Beschichtungsprozesse, bei denen Maskieren kostspielig oder unpraktisch ist
• Produktionsumgebungen mit mittlerem bis hohem Volumen
• Niedrigviskose Konformalbeschichtungen (ähnlich oder geringfügig dicker als Wasser)

Kosten, Ausbeute und Verfügbarkeitsvorteile

• Niedrigere Gesamtbetriebskosten durch reduzierte Maskier- und Materialverluste
• Höhere Erstausbeute durch gleichmäßige Filme mit scharfen Kanten, die Sperrzonen respektieren
• Weniger Nacharbeit und Ausschuss dank vorhersagbarer, gleichmäßiger Beschichtung
• Verbesserter Durchsatz durch hochgeschwindigkeitsige Filmbeschichtung
• Erhöhte Verfügbarkeit und Zuverlässigkeit durch robustes, nicht-atomisierendes Design mit Prozesssteuerung

Unterstützte Systeme und Software (Beispiele)

• ASYMTEK Select Coat SL-940
• ASYMTEK Select Coat SL-1040
• ASYMTEK Vantage Series
• ASYMTEK Forte Series
• ASYMTEK Spectrum II
• ASYMTEK Quantum Q-6800
• MARCH AP Batch Series
• MARCH FlexTRAK Series
• MARCH SPHERE Series
• MARCH VIA Series

Optionen und Zubehör (Beispiele)

• Fünft-Achsen-Neigungszubehör (Tilt Accessory)
• Laser-Fan-Width-Optionen
• Dual-Simultaneous-Halterungen
• EasyCoat-Software von ASYMTEK
• Viskositätsregelsystem (Viscosity Control System)

Eigenschaften / technische Daten

• Konzipiert für niedrigviskose Konformalbeschichtungen: betriebsfähig unter 125 cP
• Nassschichtdicken (lösungsmittelbasiert): 12,5 – 100 μm (0,5 – 4 mil)
• Nassschichtdicken (100% Feststoff): 100 – 250 μm (4 – 10 mil)
• Beschichtungsgeschwindigkeit: bis zu 750 mm/s (30 in/s)
• Transfereffizienz: nahezu 100% (Materialausnutzung verbessert um ~30–50%)
• Nicht-atomisierende, hochgeschwindigkeitsige Filmbeschichtung mit präziser Kantendefinition
• Optionale Umlaufkonfiguration mit geschlossenem Temperaturregelkreis zur Viskositätskontrolle
• Flüssigkeitswege aus Edelstahl, kompatibel mit verschiedenen Beschichtungschemien
• Optionale Neigungs-/Fixturing-Zubehörteile für gewinkelte oder beengte Geometrien
