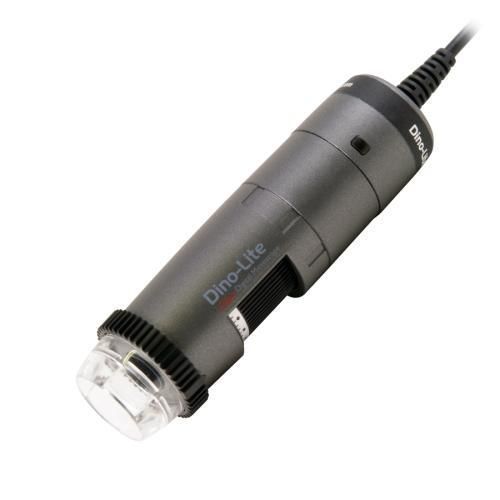

Digitales Videomikroskop AF4115ZT

InspektionLaborpolarisiert

Produktübersicht
Das Dino-Lite AF4115ZT ist ein USB‑Digitalmikroskop aus der Universal‑Serie, entwickelt für hochvergrößerte Sichtprüfung und Messaufgaben in Labor und Produktion. Es ist wireless‑ready mit dem optionalen WF‑20 Adapter und kombiniert einstellbare Beleuchtung, einen integrierten Linearpolarisator sowie Messfunktionen zur Effizienzsteigerung bei Inspektionen.

Merkmale

• Wireless‑ready (erfordert optionalen WF‑20 Adapter)
• Vergrößerung: 20x–220x
• 1.3 Megapixel CMOS‑Sensor (1280 x 1024), bis zu 30 fps
• Einstellbarer Linearpolarisator zur Reflexionsreduktion
• Flexible LED Control (FLC) mit 8 weißen LEDs und LED on/off
• Umfangreiche Mess‑ und Kalibrierfunktionen; Microtouch‑Sensor

Optische Daten
VERGRÖSSERUNG | ARBEITSABSTAND (mm) | SICHTFELD (X) (mm) | SICHTFELD (Y) (mm) | SCHÄRFENTIEFE (mm)
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

Hinweis
Die aufgeführten optischen Werte können je nach Konfiguration und Einsatz leicht abweichen. *Werte ohne Frontkappe gemessen. Einheit = mm.

Spezifikationen

• Beleuchtung: 8 weiße LEDs, LED ein/aus schaltbar, IR cut‑Filter >650 nm, Diffusor (N3C-D) inklusive
• Optik: 20x–220x, Glaslinse mit Antireflexbeschichtung, Standard‑Arbeitsabstand
• Sensor: CMOS, 1.3 Megapixel (1280x1024), max. 30 fps
• Schnittstelle: USB 2.0; Imaging‑Standards DirectShow, UVC
• Betriebssysteme: Windows 7, 8, 10 & 11; macOS 10.12 und höher
• Software: DinoCapture 2.0 (Windows), DinoXcope (macOS)
• Gehäuse: Composite/Plastik; Abmessungen 114 x 33 mm; Gewicht 111 g; Kabel 1,8 m
• Funktionen: Flexible LED Control (FLC), Messung & Kalibrierung, Microtouch‑Sensor
• Regulatorisch: CE, FCC, RoHS
• Garantie: 2 Jahre (Europa)

Lieferumfang

• Mikroskop (AF4115ZT)
• Transporttasche, Software‑CD, Kalibrierziel, Bedienungsanleitung
• Kappen: N3C‑O (open), N3C‑C (closed), N3C‑D (diffuser), N3C‑E (extension), N3C‑L (long), N3C‑S (side light)
