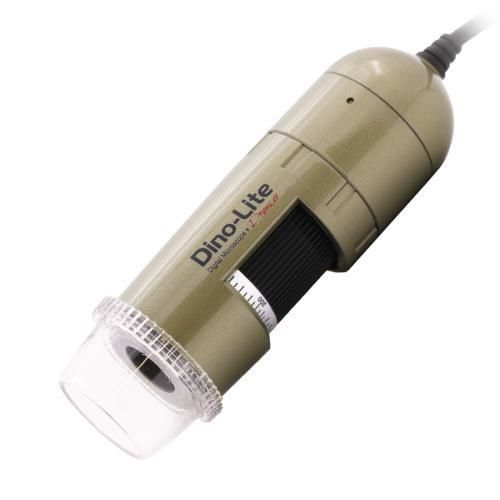

Digitales Videomikroskop AM4113ZTL

InspektionLaborfür Materialforschung

Produktbeschreibung
Das Dino-Lite AM4113ZTL ist ein digitales USB-Mikroskop mit integriertem linearem Polarisator zur Reduzierung von Reflexionen auf stark reflektierenden Materialien (Kunststoffe, Metalle). Es bietet 10x–90x Vergrößerung und einen großen Arbeitsabstand, geeignet für Inspektion, Qualitätskontrolle und Forschung & Entwicklung in industriellen Anwendungen.

Hauptmerkmale

• Linearer Polarisator zur Reduzierung von Blendungen
• Großer Arbeitsabstand für komfortable Inspektion
• Vergrößerungsbereich: 10x ~ 90x
• Weißes LED-Licht — 8 LEDs, ein-/ausschaltbar
• IR cut-filter >650 nm
• Glasobjektiv mit Antireflexbeschichtung
• CMOS-Sensor, 1,3 MP (1280x1024), bis 30 fps
• USB 2.0 Schnittstelle (DirectShow, UVC)
• Unterstützt Messung, Kalibrierung und Microtouch-Sensor
• Wireless-ready mit optionalem WF-10 WiFi-Streamer
• Vergrößerungssperre für stabile Bilder

Optische Daten (Beispiele)
20x — WD 151,0 mm | FOV X 19,6 mm | FOV Y 15,6 mm | DOF 6 mm
30x — WD 101,0 mm | FOV X 13,0 mm | FOV Y 10,4 mm | DOF 3,4 mm
40x — WD 77,2 mm | FOV X 9,8 mm | FOV Y 7,8 mm | DOF 2,2 mm
50x — WD 64,1 mm | FOV X 7,8 mm | FOV Y 6,3 mm | DOF 1,65 mm
60x — WD 56,2 mm | FOV X 6,5 mm | FOV Y 5,2 mm | DOF (nicht angegeben)
70x — WD 51,3 mm | FOV X 5,6 mm | FOV Y 4,5 mm | DOF (nicht angegeben)
80x — WD 48,3 mm | FOV X 4,9 mm | FOV Y 3,9 mm | DOF (nicht angegeben)
90x — WD 46,6 mm | FOV X 4,3 mm | FOV Y 3,5 mm | DOF 0,8 mm
Werte können leicht abweichen — Einheiten = mm

Technische Spezifikationen

• Sensor: CMOS, 1,3 Megapixel (1280x1024), max. 30 fps
• Optik: Vergrößerung 10x–90x, Glaslinsen mit Antireflexbeschichtung
• Beleuchtung: 8 weiße LEDs, ein-/ausschaltbar; IR cut-filter >650 nm; linearer Polarisator integriert
• Schnittstelle & Software: USB 2.0 (DirectShow, UVC); DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Kompatibilität: Windows 7/8/10/11, MacOS 10.9+
• Gehäuse & Abmessungen: Composite/Plastik; 10,5 cm (L) x 3,2 cm (D); Gewicht 105 g; Kabellänge 1,8 m
• Funktionen: Messung, Kalibrierung, Microtouch-Sensor; Vergrößerungssperre

Anwendungsbereiche

• Inspektion von reflektierenden Bauteilen in der Fertigung
• Elektronik- und Leiterplattenprüfung
• Oberflächenanalyse von Materialien (Kunststoffe, Metalle)
• Laborinspektion und F&E

Lieferumfang & Zulassungen
Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierziel, ZT-Z-CC1 Cap Closure, Bedienungsanleitung. Garantie: 2 Jahre (EU). Zulassungen: CE, FCC, ROHS. Wireless-ready: optionaler WF-10 erforderlich.
