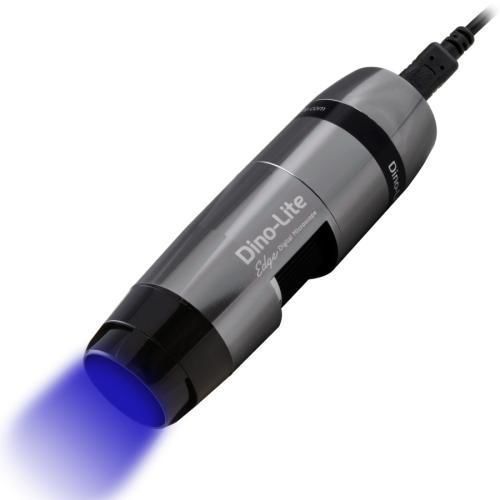

Digitales Videomikroskop AM4517MT-BFCW

Laborfür KlinikenFluoreszenz

Übersicht
Das AM4517MT-BFCW ist ein hochempfindliches Digitalmikroskop für Fluoreszenz mit einem Vergrößerungsbereich von 20x bis 220x, geeignet für Labor- und klinische Anwendungen. Mit 435 nm Anregungs-LEDs und einem 475–650 nm Emissionsfilter liefert es scharfe Aufnahmen von Proben, die mit Fluorophoren wie eCFP, Alexa Fluor 430 und Fura Red markiert sind. Das Gerät verfügt über Automatic Magnification Readout (AMR) zur Vereinfachung präziser Messungen.

Design und Hauptfunktionen
Für präzise Fluoreszenzbildgebung konzipiert, kombiniert dieses Modell einen hochempfindlichen Sensor mit einem breiten Erfassungsbereich (Anregung 435 nm, Emission 475–650 nm) zur Detektion schwacher Signale. Eine umschaltbare weiße LED unterstützt das Fokussieren und Positionieren der Probe. Das Gehäuse aus eloxierter Aluminiumlegierung bietet EMI-Abschirmung und mechanische Robustheit für den Laborbetrieb. AMR, Vergrößerungssperre und Microtouch-Sensor unterstützen reproduzierbare Messungen und Kalibrierungsabläufe.

Hauptmerkmale

• 1.3 MP Sensor (1280×960), bis zu 30 fps
• Hochempfindlicher Sensor, optimiert für schwache Fluoreszenzsignale
• Fluoreszenzdetektion: 435 nm Anregung, 475–650 nm Emissionsfilter
• 7 FL LEDs + 1 umschaltbare weiße LED zum Scharfstellen
• Automatic Magnification Readout (AMR) und Vergrößerungssperre
• Gehäuse aus eloxierter Aluminiumlegierung mit EMI-Abschirmung

Optische Daten (Vergrößerung / Arbeitsabstand / Sichtfeld (x) / Sichtfeld (y) / Schärfentiefe) — Einheit = mm
Vergrößerung — Arbeitsabstand (mm) — Sichtfeld (x) (mm) — Sichtfeld (y) (mm) — Tiefenschärfe (mm)
20x — 59.8 — 19.53 — 14.65 — 7.05
30x — 33.1 — 13.02 — 9.77 | 3.36
40x — 20.5 — 9.77 — 7.32 — 2.02
50x — 13.4 — 7.81 — 5.86 — 1.38
60x — 9.2 — 6.51 — 4.88 — 1.01
70x — 6.7 — 5.58 — 4.19 — 0.79
80x — 5.1 — 4.88 — 3.66 — 0.64
90x — 4.1 — 4.34 — 3.26 — 0.53
100x — 3.7 — 3.91 — 2.93 — 0.45
110x — 3.6 — 3.55 — 2.66 — 0.39
120x — 3.7 — 3.26 — 2.44 — 0.34
130x — 4.1 — 3.01 — 2.25 — 0.30
140x — 4.5 — 2.79 — 2.09 — 0.27
150x — 5.2 — 2.60 — 1.95 — 0.25
160x — 5.9 — 2.44 — 1.83 — 0.22
170x — 6.7 — 2.30 — 1.72 — 0.21
180x — 7.5 — 2.17 — 1.63 — 0.19
190x — 8.5 — 2.06 — 1.54 — 0.18
200x — 9.4 — 1.95 — 1.46 — 0.16
210x — 10.5 — 1.86 — 1.40 — 0.15
220x — 11.5 — 1.78 — 1.33 — 0.14

Spezifikationsdetails
Beleuchtung / LED-Typ: 435 nm Anregung; Anzahl LEDs: 7 FL + 1 White; Infrarotfilter: Nein; Diffusor: Nein; Emissionsfilter: 475–650 nm; Polarisator: Nein; Empfohlene Fluorophore: eCFP, Alexa Fluor 430, Fura Red.
Optik: Vergrößerung 20x–220x.
Sensor: Auflösung 1.3 MP (1280×960); Max. Bildrate: 30 fps bei 1.3 MP; MJPEG-Modi unterstützt.
Kompatibilität: Schnittstelle USB 2.0; Betriebssysteme: Windows 10/11, macOS 10.14+; Unterstützte Bild-/Videoformate abhängig von Software (DinoCapture / DinoXcope).
Gehäuse: Vergrößerungssperre: Ja; Abmessungen: 104 mm (H) × 32 mm (D); Gewicht: 92 g; Kabellänge: 1.8 m.
Funktionen: Automatic Magnification Readout (AMR); Mess- und Kalibrierungsunterstützung; Microtouch-Sensor.
Lieferumfang: Mikroskop, Tragetasche, Kalibrierungsziel, Bedienungsanleitung, N3C-C, N3C-EB, N3C-LB, N3C-OB.
Gewährleistung & Zulassung: CE, FCC, ROHS; 2 Jahre europäische Garantie.

Technische Daten

• Modell: AM4517MT-BFCW
• Vergrößerung: 20x–220x
• Anregungslicht: 435 nm
• Emissionsfilter: 475–650 nm
• LEDs: 7 FL + 1 White
• Sensortyp: 1.3 MP (1280×960), hochempfindlich
• Max. Frame-Rate: 30 fps bei 1.3 MP
• Schnittstelle: USB 2.0
• AMR: Ja
• Gehäuse: eloxierte Aluminiumlegierung
• Abmessungen: 104 × 32 mm (H × D)
• Gewicht: 92 g
• Kabellänge: 1.8 m
• Lieferumfang: siehe oben
• Garantie: 2 Jahre (Europa)
• Regulatorisch: CE, FCC, ROHS
