Digitales Videomikroskop AM4115-FIT

InspektionNahinfrarotHandgerät

Übersicht

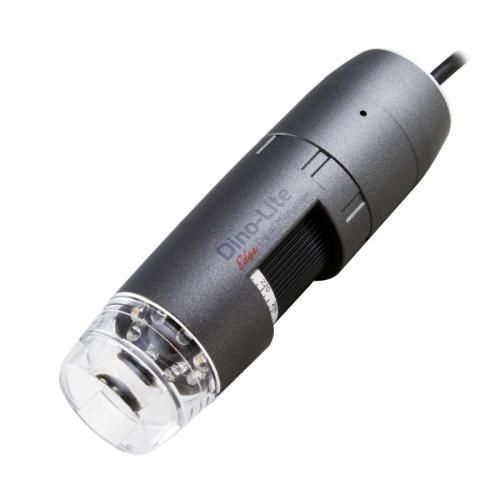

Das Dino-Lite AM4115-FIT ist ein USB-Digitalmikroskop für Inspektion und Bildgebung mit Infrarotbeleuchtung. Es verwendet LEDs mit Emission im nahen Infrarot (~850 nm) und bietet einen Vergrößerungsbereich von 20x bis 220x mit einer Glasslinse mit Antireflexbeschichtung.

Optische Daten (ausgewählte Werte)
Einheit = mm
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

Beleuchtung

• LED-Typ: ~850 nm Infrarot (8 LEDs)
• LED ein/aus: schaltbar
• Infrarotfilter: IR pass filter
• Diffusor / Emissionsfilter / Polarisator: nicht verfügbar

Optik

• Vergrößerung: 20x – 220x (Vergrößerungs-Sperre enthalten)
• Objektiv: Glas mit Antireflexbeschichtung
• Arbeitsabstand: Standard (siehe optische Daten)
• Makrozoom: nein

Sensor

• Sensortyp: CMOS
• Auflösung: 1,3 Megapixel (1280 x 1024)
• Maximale Bildrate: 30 fps

Kompatibilität

• Schnittstelle: USB 2.0 (DirectShow, UVC)
• Betriebssysteme: Windows 7/8/10/11, MacOS 10.9+
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Unterstützte Formate: BMP, GIF, PNG, JPG, TIF, etc.
• Videoformate: WMV, FLV, SWF (Windows); MOV (Mac)
• WLAN: wireless-ready mit optionalem WF-10 WiFi-Streamer

Gehäuse

• Material: Composite / Kunststoff
• Abmessungen: 10,5 cm (L) x 3,2 cm (D)
• Gewicht: 105 g
• Kabellänge: 1,8 m
• Vergrößerungssperre: ja

Funktionen

• Mess- und Kalibrierfunktion (Kalibrierziel enthalten)
• Microtouch Sensor: ja
• ESD‑sicher: nein
• Spezialfunktion: keine

Lieferumfang & Zulassungen

• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierziel, Handbuch
• Garantie: 2 Jahre (europäische Garantie)
• Zulassungen: CE, FCC, ROHS
• Preisbereich (indiziert): €500,00 - €700,00

Technische Daten (Kurzfassung)

• Modell: AM4115-FIT
• Marke: Dino-Lite
• Beleuchtung: IR ~850 nm, 8 LEDs, schaltbar, IR pass filter
• Vergrößerung: 20x–220x
• Sensor: CMOS, 1,3 MP (1280x1024), bis zu 30 fps
• Schnittstelle: USB 2.0 (UVC / DirectShow)
• Gehäuse: Composite/ Kunststoff, 10,5 cm x 3,2 cm, 105 g
• Enthalten: Kalibrierziel, Tragetasche, Software-CD, Handbuch
