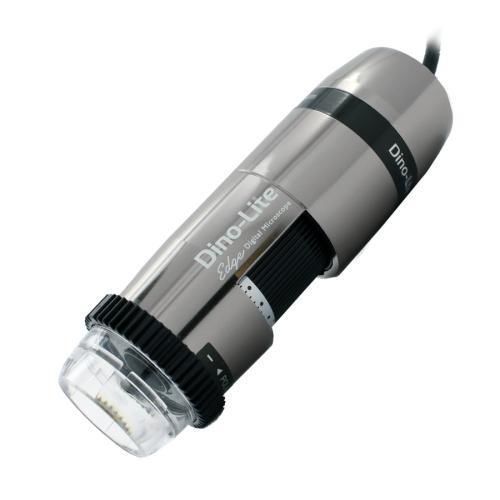

Digitales Videomikroskop AM7115MZTL - EDGE

Inspektionpolarisierttragbar

Produktübersicht
Das AM7115MZTL - EDGE ist ein USB-Digitalmikroskop für professionelle Inspektionsaufgaben. Ausgestattet mit einem 5‑Megapixel‑Edge‑Sensor, hochwertigen Optiken, Flexible LED Control (FLC) und einem Aluminiumgehäuse liefert es präzise Farbwiedergabe und hochauflösende Bilder bei langem Arbeitsabstand.

Anwendungen und Einsatz
Als Modell der Long Working Distance (LWD) Reihe bietet es einen Vergrößerungsbereich von 10–140× mit verlängertem Arbeitsabstand und vergrößertem Sichtfeld. Es eignet sich für Reparatur, Nacharbeit, Montage und die Inspektion sperriger oder empfindlicher Bauteile ohne Berührung. Der integrierte lineare Polarisator reduziert Spiegelungen auf glänzenden Oberflächen wie Metall, Kunststoff, Glas, Schmuck und Elektronik.

Hauptmerkmale

• 5‑Megapixel Edge‑Sensor (2592×1944)
• Langer Arbeitsabstand (LWD)
• Vergrößerungsbereich 10–140×
• Integrierter linearer Polarisator
• Aluminium-/Metallgehäuse
• Flexible LED Control (FLC) für einstellbare Beleuchtung
• Umfangreiche Messfunktionen und Kalibrierung
• Austauschbare Frontkappen (verschiedene Kappen enthalten)
• ESD‑sicher, Microtouch‑Sensor

Optical Data Table (Unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09
Hinweis: Die angegebenen Werte können leicht abweichen. * Ohne Frontkappe. Einheit = mm

Technische Spezifikationen

• Beleuchtung: Weiße LEDs (8), LED an/aus schaltbar, Diffusor enthalten (N3C‑D), IR cut‑Filter >650 nm
• Optik: Glaslinse mit Antireflexbeschichtung; Vergrößerung 10×–140×; kein Makro‑Zoom; Long Working Distance (LWD)
• Sensor: CMOS 5.0 MP (2592×1944), bis zu 30 fps
• Schnittstelle & Kompatibilität: USB 2.0; Windows 7/8/10/11, macOS 10.9+; DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Unterstützte Formate: Windows Bilder BMP/GIF/PNG/JPG/TIF/...; Video WMV/FLV/SWF; Mac Bilder JPEG/PNG; Mac Video MOV (max 1.3MP)
• Standards & Konnektivität: DirectShow, UVC; WiFi‑ready mit optionalem WF‑10
• Gehäuse & Abmessungen: Metall (Aluminium), Vergrößerungs‑Lock, 10,5 cm (L) × 3,2 cm (D), Gewicht 135 g, Kabel 1,8 m
• Funktionen: Messung, Kalibrierung, Microtouch‑Sensor, ESD‑sicher, Flexible LED Control (FLC)
• Lieferumfang: Mikroskop, Tragetasche, Software‑CD, Kalibrierungsziel, Bedienungsanleitung, N3C‑O/N3C‑C/N3C‑D/N3C‑E/N3C‑L/N3C‑S Kappen
• Garantie & Zulassungen: 2 Jahre europäische Garantie; CE, FCC, ROHS
• Preisbereich (indikativ): €900,00 - €1100,00
