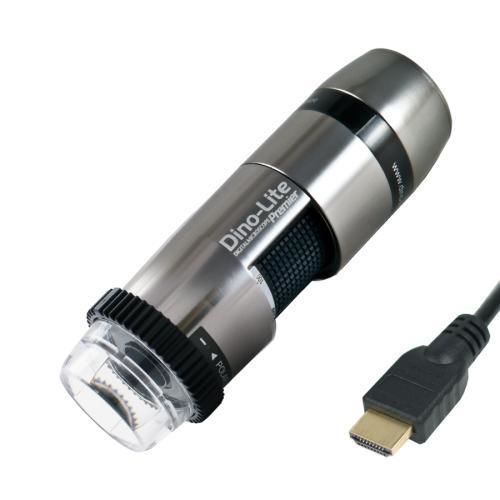

Digitales Videomikroskop AM5218MZTL Edge

InspektionpolarisiertHandgerät

Produktübersicht
Das Dino-Lite AM5218MZTL Edge ist ein digitales Inspektionsmikroskop mit direktem Ausgang, das über DVI/HDMI an HDTV- und LCD-Monitore angeschlossen werden kann. Es liefert HD 720p-Auflösung und bis zu 60 fps für klare Echtzeitaufnahmen kleiner und stark reflektierender Bauteile.

Anwendung und Bedienung
Mit einer langen Arbeitsdistanz (bis zu 150 mm) und einem Vergrößerungsbereich von 10×–140× eignet sich das AM5218MZTL Edge für Leiterplatteninspektion, Elektronikmontage, Qualitätskontrolle und andere präzise Prüfaufgaben. Der Microtouch-Sensor friert das Livebild für Detailprüfungen ein; ein 2‑sekündiger Druck schaltet die LEDs ein/aus. Der einstellbare lineare Polarisator reduziert Reflexionen auf glänzenden Oberflächen (Metall, elektronische Bauteile, Kunststoffe). Das Aluminiumgehäuse ist ESD-safe und bietet Schutz für industrielle Einsätze.

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39 | 23.4 | 12
20 | 112.5 | 19.5 | 11.7 | 4.5
30 | 72.5 | 13 | 7.8 | 3.1
40 | 54.5 | 9.8 | 5.9 | 1.8
50 | 43.5 | 7.8 | 4.7 | 1.2
60 | 37.5 | 6.5 | 3.9 | 0.9
70 | 33.7 | 5.6 | 3.4 | 0.6
80 | 31.3 | 4.9 | 3.0 | 0.5
90 | 29.9 | 4.3 | 2.6 | 0.37
100 | 29.2 | 3.9 | 2.3 | 0.28
110 | 29.1 | 3.5 | 2.1 | 0.22
120 | 29.3 | 3.3 | 2.0 | 0.17
130 | 29.8 | 3.0 | 1.8 | 0.12
140 | 30.5 | 2.8 | 1.7 | 0.09
Unit = mm

Zusammenfassung der Spezifikationen

• Beleuchtung: 8 weiße LEDs, schaltbar; IR-Sperrfilter >650 nm; Emissionsfilter: Nein; Polarisator: einstellbarer linearer Polarisator.
• Optik: Vergrößerung 10×–140×; Makro-Zoom: Nein; Arbeitsabstand: groß (bis zu 150 mm); Objektiv: Glas mit Antireflexbeschichtung.
• Sensor: CMOS; Auflösung: HD 720p; maximale Bildrate: 60 fps.
• Kompatibilität / Schnittstelle: DVI & HDMI digitale Direktverbindung; WLAN: Nein.
• Gehäuse: Metall (Aluminium), ESD-safe; Vergrößerungssperre: Ja; Abmessungen: 10,5 cm (L) x 3,2 cm (D); Gewicht: 125 g; Kabellänge: 1,8 m.
• Funktionen: Microtouch-Sensor (Bildfreeze; LED on/off bei 2 s Druck); ESD-safe.
• Lieferumfang: Mikroskop, Transportbeutel, DVI- & HDMI-Kabel, Netzteil, Bedienungsanleitung, N3C-Kappen (Open/Closed/Diffuser/Extension/Long/Side light).
• Garantie & Zulassungen: 2 Jahre (Europa); CE, FCC, RoHS.

Technische Daten

• Modell: AM5218MZTL Edge
• Marke: Dino-Lite
• Schnittstelle: DVI & HDMI (digitale Direktverbindung zu HDTV / LCD-Monitoren)
• Sensortyp: CMOS
• Auflösung: HD 720p
• Max. Bildrate: 60 fps
• Vergrößerungsbereich: 10× – 140×
• Arbeitsabstand: bis zu 150 mm (lang)
• Anzahl LEDs: 8 (weiß), schaltbar
• Polarisator: integriert, linear und einstellbar
• Gehäusematerial: Metall (Aluminium)
• Microtouch-Sensor: Ja (Bildfreeze; LED on/off bei 2 s Druck)
• ESD-safe: Ja
• Abmessungen: 10,5 cm (L) x 3,2 cm (D)
• Gewicht: 125 g
• Kabellänge: 1,8 m
• Lieferumfang: N3C-Kappen und Zubehör
• Garantie: 2 Jahre (Europa)
