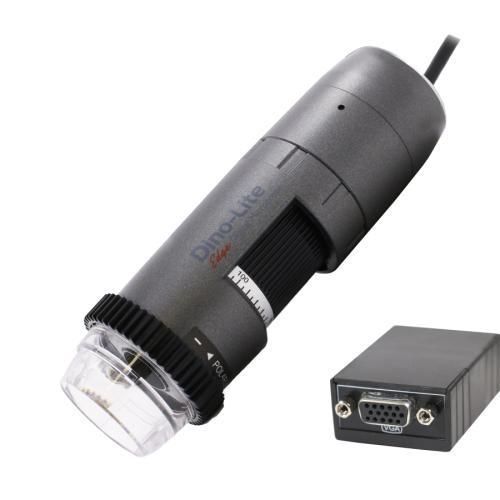

Digitales Videomikroskop AM5216ZTL

InspektionpolarisiertWeißlicht

Produktbeschreibung
Das AM5216ZTL ist ein Inspektions-Digitalmikroskop mit VGA-Ausgang, das Echtzeitbilder in 1280 x 720 (720p) liefert. Es wird direkt an VGA-Monitore (D-SUB) angeschlossen und bietet bis zu 60 fps für eine flüssige Live-Inspektion. Der einstellbare lineare Polarisator reduziert Spiegelungen auf glänzenden Oberflächen und der Microtouch-Sensor ermöglicht Bild-Freeze sowie LED-An/Aus-Steuerung. Das AM5216ZTL ersetzt das Modell AM5116ZTL.

Empfohlene Anwendungen
Geeignet für Leiterplatteninspektion, Elektronikmontage und -nacharbeit, Qualitätskontrolle kleiner Bauteile, mikromechanische Inspektionen und alle Anwendungen, die klare Echtzeitvisualisierung bei vergrößertem Arbeitsabstand (bis zu 15 cm) erfordern.

Funktionen / Hauptmerkmale

• Direkte VGA (D-SUB) Ausgabe für Anschluss an VGA-Monitore
• Sensorauflösung: 1280 x 720 (720p)
• Maximale Bildrate: 60 fps für Echtzeitbilder
• Vergrößerungsbereich: 10x ~ 140x
• Großer Arbeitsabstand: bis zu 15 cm
• Einstellbarer linearer Polarisator zur Reduzierung von Reflexionen
• Microtouch-Sensor: Bild einfrieren und LED an/aus
• 8 weiße LEDs, LEDs schaltbar
• IR cut-filter >650 nm und Diffusor (N3C-D) inklusive
• Glaslinse mit Antireflexbeschichtung; CMOS-Sensor

Optical Data (Auswahl)
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD (Einheit = mm)
10 | 234.5 | 39.0 | 22 | 12
20 | 112.5 | 19.5 | 11 | 4.5
30 | 72.5 | 13.0 | 7.3 | 3.1
40 | 54.5 | 9.8 | 5.5 | 1.8
50 | 43.5 | 7.8 | 4.4 | 1.2
60 | 37.5 | 6.5 | 3.7 | 0.9
70 | 33.7 | 5.6 | 3.2 | 0.6
80 | 31.3 | 4.9 | 2.8 | 0.5
90 | 29.9 | 4.3 | 2.4 | 0.37
100 | 29.2 | 3.9 | 2.2 | 0.28
110 | 29.1 | 3.5 | 2.0 | 0.22
120 | 29.3 | 3.3 | 1.9 | 0.17
130 | 29.8 | 3.0 | 1.7 | 0.12
140 | 30.5 | 2.8 | 1.6 | 0.09

Spezifikation
Beleuchtung
Beleuchtung / LED-Typ: White
Anzahl LEDs: 8
LED an/aus schaltbar: Ja (Microtouch)
IR-Filter: IR cut-filter >650 nm
Diffusor: Ja (N3C-D inklusive)
Emission-Filter: Nein
Polarizer: Ja, linear und einstellbar

Optik
Vergrößerung: 10x ~ 140x
Makro-Zoom: Nein
Arbeitsabstand: Lang (bis zu 15 cm)
Objektivtyp: Glas mit Antireflexbeschichtung

Sensor
Sensor-Typ: CMOS
Auflösung: 1280 x 720 (720p)
Maximale Bildrate: 60 fps

Kompatibilität
Schnittstelle: VGA (D-SUB)
WLAN: Nein

Gehäuse
Gehäusematerial: Composite / Kunststoff
Magnification lock: Ja
Abmessungen: 10.5 cm (L) x 3.2 cm (D)
Gewicht: 105 g
Kabellänge: 0.6 m

Funktionen
Sonderfunktion: Microtouch-Sensor (Bild einfrieren, LED-Steuerung)
Messfunktion / Kalibrierung: Nein
ESD-sicher: Nein

Information
Lieferumfang: Mikroskop, Tragetasche, Netzteil, Frontabdeckbox, Bedienungsanleitung
Garantie: 2 Jahre (europäische Garantie)
Zulassungen: CE, FCC, ROHS
Preisbereich (indikativ): €600,00 - €800,00
