Digitales Videomikroskop AM4115ZTL - EDGE

Inspektionpolarisierttragbar

Produktübersicht

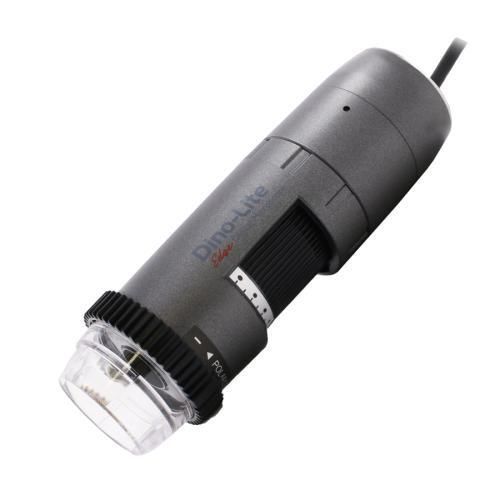

Das Dino-Lite AM4115ZTL - EDGE ist ein tragbares Digitalmikroskop mit 10–140x Vergrößerung, großem Bildfeld und verlängerter Arbeitsdistanz (bis zu 234.5 mm). Es eignet sich für Inspektionen und Arbeiten, die Platz zwischen Gerät und Objekt erfordern, z. B. Reparatur, Nacharbeit und Bestückung.

Optische / Bildgebungsmerkmale
Das Gerät verfügt über einen einstellbaren linearen Polarisator zur Reduzierung von Blendungen und Reflexionen auf glänzenden Oberflächen. Die weiße Beleuchtung besteht aus 8 schaltbaren LEDs; ein Diffusor (N3C-D) ist enthalten. Glaslinse mit Antireflexbeschichtung und 1,3 MP CMOS-Sensor bis 30 fps; Schnittstelle USB 2.0 (DirectShow, UVC). Mess- und Kalibrierfunktionen werden über DinoCapture / DinoXcope unterstützt.

Optical Data Table
VERGRÖßERUNG | ARBEITSABSTAND* (mm) | SICHTFELD (X) (mm) | SICHTFELD (Y) (mm) | SCHÄRFENTIEFE (mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Lieferumfang

• Mikroskop
• Tragetasche
• Software-CD
• Kalibrierziel
• Bedienungsanleitung
• N3C-O Open cap
• N3C-C Closed cap
• N3C-D Diffuser cap
• N3C-E Extension cap
• N3C-L Long cap
• N3C-S Side light cap

Anmerkungen
Die angegebenen optischen Werte können leicht abweichen. *Mit Frontkappe. Einheit = mm.

Spezifikationen

• Produktcode: AM4115ZTL
• Marke: Dino-Lite
• Vergrößerung: 10x ~ 140x
• Arbeitsabstand: lang (bis zu 234.5 mm bei 10x)
• Objektiv: Glas mit Antireflexbeschichtung
• Polarisator: Ja, linear (einstellbar)
• Beleuchtung: 8 weiße LEDs, an/aus; Diffusor enthalten (N3C-D)
• IR-Filter: IR cut-filter > 650 nm
• Sensor: CMOS 1.3 MP (1280 x 1024), max. 30 fps
• Schnittstelle: USB 2.0 (DirectShow, UVC)
• Software: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
• Messung & Kalibrierung: Ja
• Microtouch sensor: Ja
• Gehäuse: Composite / Kunststoff
• Abmessungen: 10.5 cm (L) x 3.2 cm (D); Gewicht: 105 g; Kabel: 1.8 m
• Regulatorisch: CE, FCC, ROHS
• Garantie: 2 Jahre (Europa)
• Preisbereich (Hinweis): €600.00 - €800.00
