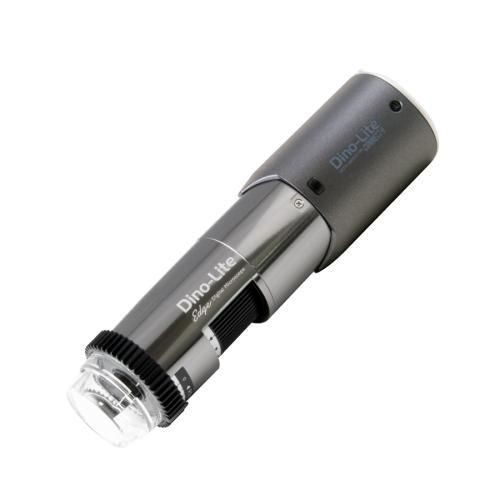

Digitales Videomikroskop WF7115MZT

InspektionLaborpolarisiert

Übersicht
Das Dino-Lite WF7115MZT ist ein kompaktes Digitalmikroskop für professionelle Inspektionsaufgaben. Ausgestattet mit einem 5,0 MP Sensor, integriertem linearem Polarisator und Flexible LED Control (FLC) bietet es präzise Farbwiedergabe und steuerbare Beleuchtung für reflektierende Proben.

Hauptmerkmale

• 5,0 Megapixel CMOS-Sensor (2592 × 1944)
• Vergrößerungsbereich: 10× – 220×
• Integrierter Polarisator (lineares Polarisationsfilter)
• Aluminium / Metallgehäuse
• Flexible LED Control (FLC) — regelbare LED-Beleuchtung
• Umfangreiche Messfunktionen und Kalibrierung
• Austauschbare Frontkappen der N3C-Serie (open, closed, diffuser, extension, long, side light)
• Drahtlose Funktion (WiFi) und USB 2.0 Schnittstelle
• Microtouch Sensor und ESD-sicher

Anwendungsgebiete
Das WF7115MZT eignet sich für viele industrielle und Labor-Anwendungen: Elektronikinspektion, Leiterplattenkomponenten, Werkstoffe, Kunststoffe, Schmuck und andere reflektierende Proben, bei denen Polarisierung die Bildgebung verbessert.

Optische Daten (Tabelle)
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
Einheit = mm
10 | - | 142.6 | 39.6 | 29.7 | 2.6
20 | 52.7 | 60.1 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1
Die angegebenen Werte können leicht abweichen. * Ohne Frontkappe

Detaillierte Spezifikationen
Beleuchtung

• Beleuchtung / LED-Typ: Weiß
• Anzahl LEDs: 8
• LED an/aus schaltbar: Ja
• IR-Filter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D enthalten)
• Emissionsfilter: Nein
• Polarisator: Ja, linear (integriert)

Optik

• Vergrößerung: 10× ~ 220×
• Makrozoom: Nein
• Arbeitsabstand: Standard
• Linsentyp: Glas mit Antireflexbeschichtung

Sensor

• Sensor-Typ: CMOS
• Auflösung: 5,0 Megapixel (2592 × 1944)
• Maximale Bildrate: 30 fps

Kompatibilität & Software

• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.11.6 und höher (bei Kabelbetrieb)
• Software: DinoCapture 2.0 (Windows) kabel + wireless; DinoXcope (Mac) nur kabel; DinoConnect (wireless nur)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Unterstützte Bildformate (MacOS): JPEG, PNG
• Unterstützte Videoformate (MacOS): MOV (max 1.3MP)
• Imaging-Standards: DirectShow, UVC
• WLAN: Ja

Gehäuse & Physikalisches

• Gehäusematerial: Metall / Aluminium
• Abmessungen: 10.5 cm (L) × 3.2 cm (D)
• Gewicht: 135 g
• Kabellänge: 1.8 m

Funktionen

• Besonderheit: Flexible LED Control (FLC)
• Messung: Ja
• Kalibrierung: Ja
• Microtouch Sensor: Ja
• ESD-safe: Ja

Lieferumfang

• Mikroskop
• Transportetui
• Software-CD
• Kalibrierungsziel
• Bedienungsanleitung
• N3C-O Open cap
• N3C-C Closed cap
• N3C-D Diffuser cap
• N3C-extension cap
• N3C-L Long cap
• N3C-S Side light cap

Garantie & Zulassung

• Garantie: 2 Jahre (europäische Garantie)
• Regulatorische Zulassung: CE, FCC, ROHS

technische Spezifikationen

• Modell: WF7115MZT
• Marke: Dino-Lite
• Sensor: 5,0 MP CMOS (2592 × 1944)
• Vergrößerungsbereich: 10× – 220×
• Schnittstelle: USB 2.0; WLAN-Unterstützung
• Beleuchtung: 8 weiße LEDs, FLC, Diffusor im Lieferumfang
• Polarisator: Integriert, linear
• Gehäuse: Metall / Aluminium
• Abmessungen & Gewicht: 10.5 cm × 3.2 cm; 135 g
• Enthaltene Kappen: Austauschbare Frontkappen (N3C-Serie)
• Softwarekompatibilität: Windows und MacOS (abhängig von Verbindungstyp)
