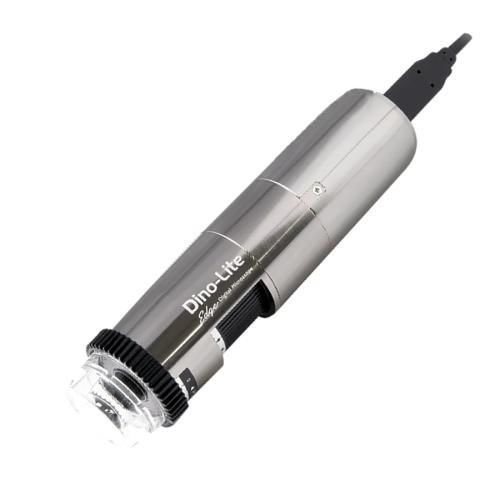

Kameramodul für Mikroskope AG5715MZTL

Inspektionfür Mikroskopiedigital

Produktbeschreibung
Das AG5715MZTL ist eine Inspektions‑Mikroskopkamera mit großem Arbeitsabstand und Global‑Shutter‑Sensor, die verzerrungsfreie Live‑Aufnahmen bewegter Objekte ermöglicht. Externer Trigger und Software‑Trigger erlauben synchronisierte Aufnahmen in automatisierten Prüf‑ und Robotersystemen. Stroboskopausgang und LED‑Flash unterstützen präzise zeitgesteuerte Bildaufnahmen in dynamischen Inspektionsumgebungen. Mit 2,0 MP Sensor, Vergrößerung 10x–140x sowie AMR und EDR ist das Gerät für triggerbasierte Bildgebung bei großem Arbeitsabstand ausgelegt.

Hauptmerkmale

• Global‑Shutter‑Sensor
• Optik mit großem Arbeitsabstand (LWD)
• 2,0 Megapixel (1920 x 1080)
• Vergrößerung 10x–140x mit Vergrößerungssperre
• Software‑Trigger und externer Trigger
• Stroboskopausgang und LED‑Blitzmodus
• Erweiterte flexible LED‑Steuerung (eFLC)
• Einstellbarer Polarisator
• Erweiterter Dynamikbereich (EDR)
• Automatische Vergrößerungsauslesung (AMR)
• Mess‑ und Kalibrierfunktionen
• Metallgehäuse, kompakt (130 mm x 33 mm)

Optical Data Table
Magnification Rate | Working Distance * | Field of View (x) | Field of View (y) | Depth of Field
10x | 230.0 mm | 60.70 | 34.14 | 24.34
20x | 111.3 mm | 30.35 | 17.07 | 6.52
30x | 73.2 mm | 20.23 | 11.38 | 3.09
40x | 55.3 mm | 15.17 | 8.54 | 1.86
50x | 45.4 mm | 12.14 | 6.83 | 1.27
60x | 39.5 mm | 10.12 | 5.69 | 0.94
70x | 35.9 mm | 8.67 | 4.88 | 0.73
80x | 33.8 mm | 7.59 | 4.27 | 0.59
90x | 32.6 mm | 6.74 | 3.79 | 0.49
100x | 32.1 mm | 6.07 | 3.41 | 0.42
110x | 32.1 mm | 5.52 | 3.10 | 0.36
120x | 32.4 mm | 5.06 | 2.85 | 0.32
130x | 33.1 mm | 4.67 | 2.63 | 0.28
140x | 33.9 mm | 4.34 | 2.44 | 0.25
* Ohne Frontkappe (Einheiten: mm)

Spezifikationsübersicht

• Beleuchtung: Stroboskopische LED, 8 LEDs; Polarisator: ja (einstellbar)
• Optik: Vergrößerung 10x ~ 140x, großer Arbeitsabstand, Optik für Global Shutter
• Sensor: CMOS, 2,0 MP (1920 x 1080), max. 30 fps
• Schnittstelle: USB 2.0; OS: Windows 10/11; Software: DinoCapture 2.0 / 3.0 (Windows)
• Unterstützte Bildformate (Windows): BMP, PNG, TIF, JPG; Videoformate: WMV, FLV, SWF (DinoCapture 2.0), MP4 (DinoCapture 3.0)
• Gehäuse: Metall; Vergrößerungssperre: ja; Abmessungen: 130 mm (H) x 33 mm (D); Gewicht: ca. 120 g
• Kabel: Type‑C → Type‑C (mit Schraubverschluss, 1,8 m) und Type‑C → Type‑A (mit Schraubverschluss, 1,8 m)
• Besondere Merkmale: eFLC, EDR, AMR, Software‑Trigger, externer Trigger, LED‑Flash‑Modus, Stroboskopausgang
• Messung & Kalibrierung: ja; Microtouch‑Sensor: ja

Lieferumfang & Zulassungen

• Lieferumfang: Mikroskop, Tragetasche, N3C‑C, N3C‑D, N3C‑D2, N3C‑E, N3C‑L, N3C‑O, N3C‑S
• Garantie: 2 Jahre (europäische Garantie)
• Zulassungen: CE, FCC, ROHS
• Preisbereich (indikativ): 1.200,00 € – 1.400,00 €
