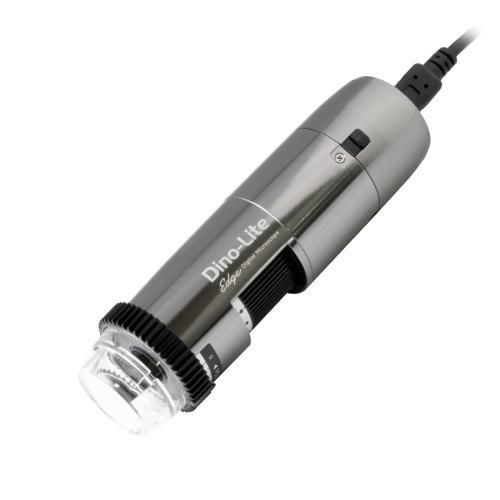

Digitales Videomikroskop AF7115MZTL

InspektionPolarisationHandgerät

Produktbeschreibung
AF7115MZTL ist ein digitales Mikroskop mit langem Arbeitsabstand und 5 Megapixel Auflösung, das hochauflösende Bilder im Vergrößerungsbereich von 10x bis 140x liefert. Das Modell verfügt über Flexible LED Control (FLC) zur Lichtsteuerung und einen integrierten linearen Polarisator zur Reduzierung von Reflexionen. AF7115MZTL ist wireless-ready mit dem optionalen WF-20 Modul.

Anwendungsübersicht
Das AF7115MZTL gehört zur Long Working Distance (LWD)-Familie. Durch den großen Arbeitsabstand und das weite Sichtfeld eignet es sich für Reparatur, Nacharbeit, Montage und die Inspektion sperriger oder empfindlicher Objekte, die nicht berührt werden dürfen. Der integrierte Polarisator ist vorteilhaft bei glänzenden oder reflektierenden Materialien wie Metall, Kunststoff, Glas, Schmuck und Elektronikkomponenten.

Hauptmerkmale

• 5 Megapixel Edge CMOS-Sensor (2592x1944)
• Langer Arbeitsabstand (LWD)
• Vergrößerung 10–140x
• Integrierter linearer Polarisator
• Aluminium-/Metallgehäuse
• Flexible LED Control (FLC) mit 8 weißen LEDs
• Umfangreiche Mess- und Kalibrierfunktionen
• Austauschbare Frontkappen (inkl. Diffusor N3C-D)
• Wireless-ready (erfordert WF-20)
• Microtouch-Sensor und ESD-sicheres Design

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.5 | 39.6 | 29.7 | 25.8
20 | 115.3 | 19.8 | 14.8 | 6.9
30 | 75.9 | 13.2 | 9.9 | 3.3
40 | 57.3 | 9.9 | 7.4 | 2.2
50 | 47.0 | 7.9 | 5.9 | 1.6
60 | 40.8 | 6.6 | 4.9 | 1.2
70 | 36.9 | 5.7 | 4.2 | 1.0
80 | 34.6 | 4.9 | 3.7 | 0.8
90 | 33.2 | 4.4 | 3.3 | 0.7
100 | 32.6 | 4.0 | 3.0 | 0.6
110 | 32.4 | 3.6 | 2.7 | 0.5
120 | 32.6 | 3.3 | 2.5 | 0.5
130 | 33.1 | 3.0 | 2.3 | 0.4
140 | 33.8 | 2.8 | 2.1 | 0.4

Spezifikation (detailliert)
Beleuchtung:
LED-Typ: White
Anzahl LEDs: 8
LED an/aus schaltbar: Ja
Infrarot-Filter: IR cut-filter >650 nm
Diffusor: Ja (N3C-D included)
Emissionsfilter: Nein
Polarizer: Ja, linear

Optik:
Vergrößerung: 10x ~ 140x
Macro zoom: No
Arbeitsabstand: Lang
Linsentyp: Glass with anti-reflection coating

Sensor:
Sensor-Typ: CMOS
Auflösung: 5.0 Megapixel (2592x1944)
Maximale Bildrate: 30 fps

Kompatibilität:
Schnittstelle: USB 2.0
Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.9 und neuer
Software: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
Unterstützte Videoformate (Windows): WMV, FLV, SWF
Unterstützte Bildformate (MacOS): JPEG, PNG
Unterstützte Videoformate (MacOS): MOV (max 1.3MP)
Imaging-Standards: DirectShow, UVC
Wifi: Wireless-ready, erfordert WF-20 (optional)

Gehäuse:
Material: Metal housing
Vergrößerungs-Lock: Yes
Abmessungen: 11.5 cm (L) x 3.4 cm (D)
Gewicht: 97 g
Kabellänge: 1.8 m

Funktionen:
Spezialfunktion: Flexible LED Control (FLC)
Messfunktion: Yes
Kalibrierung: Yes
Microtouch-Sensor: Yes
ESD-safe: Yes

Informationen:
Lieferumfang: Microscope, carry pouch, software CD, calibration target, user manual, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (Long cap), N3C-S (Side light cap)
Garantie: 2 years European warranty
Regulatorische Zulassung: CE, FCC, ROHS
Preisbereich: €900.00 - €1100.00

Technische Daten (Zusammenfassung)

• Modell: AF7115MZTL
• Vergrößerung: 10x ~ 140x
• Sensorauslösung: 5.0 Megapixel (2592x1944)
• Max. Bildrate: 30 fps
• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.9 und neuer
• LEDs: 8 weiße LEDs, schaltbar, Flexible LED Control (FLC)
• Polarizer: Linear, integriert
• Diffusor: N3C-D enthalten
• IR cut-filter: >650 nm
• Arbeitsabstand: Lang (LWD)
• Linse: Glass with anti-reflection coating
• Gehäuse: Metal / aluminum
• Abmessungen: 11.5 cm (L) x 3.4 cm (D)
• Gewicht: 97 g
• Kabellänge: 1.8 m
• Messung & Kalibrierung: Yes
• Microtouch-Sensor: Yes
• ESD-safe: Yes
• Wireless: Wireless-ready (requires WF-20)
• Lieferumfang: Microscope, carry pouch, software CD, calibration target, user manual, mehrere Frontkappen
• Garantie: 2 years European warranty
• Regulatorisch: CE, FCC, ROHS
• Preisbereich (indikativ): €900.00 - €1100.00
