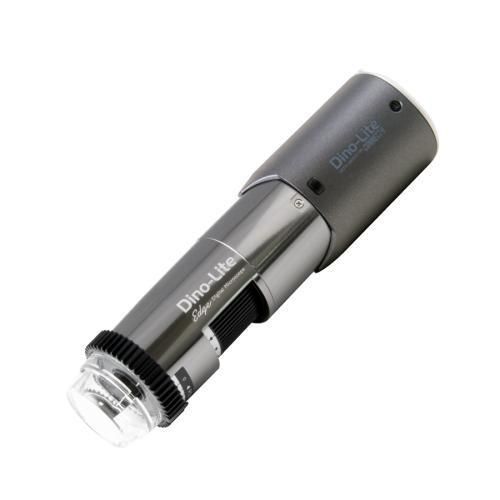

Digitales Videomikroskop WF7515MZT

InspektionLaborfür Forschungszwecke

Übersicht
Mit fortschrittlichen Optiken, einem 5,0 Megapixel Edge-CMOS-Sensor und professionellen Funktionen wie Flexible LED Control (FLC), Automatic Magnification Reading (AMR) sowie einem vollständigen Aluminiumgehäuse wurde das Dino-Lite WF7515MZT für anspruchsvolle Inspektions-, Dokumentations- und Messaufgaben entwickelt. Es liefert genaue Farbwiedergabe und hochauflösende Bilder in einem kompakten, widerstandsfähigen Gehäuse.

Hauptmerkmale

• 5,0 Megapixel Edge-CMOS-Sensor (2592×1944)
• Vergrößerungsbereich: 10–220x (Seite) / 20–220x (Spezifikationstabelle)
• Integrierter linearer Polarisator für reflektierende Oberflächen
• Flexible LED Control (FLC) und 8 weiße LEDs (an/aus)
• Automatic Magnification Reading (AMR) für schnelle, zuverlässige Messungen
• Aluminium-/Metallgehäuse — 10,5 cm × 3,2 cm, 135 g
• USB 2.0 Schnittstelle und optionale Wireless-Funktion (Wi‑Fi)
• Umfangreiche Mess- und Kalibrierfunktionen; ESD-sicher

Anwendungen
Als Teil der Universalserie mit Standardarbeitsabstand und großer Vergrößerungsbandbreite eignet sich das WF7515MZT für die visuelle Inspektion und Messung von glänzenden oder reflektierenden Objekten wie Metall, Kunststoff, Glas, Schmuck und Elektronik. Der integrierte Polarisator verringert Spiegelungen und die AMR-Funktion beschleunigt wiederkehrende Messaufgaben. Die Wireless-Fähigkeit ermöglicht flexible Inspektionsaufbauten.

Optical data table
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | - | 142.6 | 39.6 | 29.7 | 2.6
20 | 52.7 | 60.1 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | - | 8.0 | 2.2 | 1.7 | -
190 | - | 8.9 | 2.1 | 1.6 | -
200 | - | 9.9 | 2.0 | 1.6 | -
210 | - | 10.9 | 1.9 | 1.5 | -
220 | - | 11.9 | 1.8 | 1.4 | 0.1
(* Ohne Frontkappe. Einheit = mm.)

Spezifikationen

• Beleuchtung: Weiße LEDs (8), an/aus schaltbar; Flexible LED Control (FLC); IR cut-filter >650 nm; Diffusor enthalten (N3C-D)
• Optik: Vergrößerung 20x ~ 220x (Produktseite nennt auch 10–220x); Glaslinse mit Antireflexbeschichtung; Arbeitsabstand: Standard
• Sensor: CMOS Edge, 5,0 MP (2592×1944), max. 30 fps
• Kompatibilität: USB 2.0; Wi‑Fi-fähig; OS: Windows 7/8/10/11, MacOS 10.11.6+ (je nach Anschlussmodus); Software: DinoCapture, DinoXcope, DinoConnect
• Gehäuse: Metall / Aluminium; Abmessungen: 10,5 cm × 3,2 cm; Gewicht: 135 g; Kabellänge: 1,8 m
• Funktionen: AMR, FLC, Mess- und Kalibrierfunktionen, Microtouch-Sensor, ESD-sicher

Lieferumfang & Garantie
Lieferumfang: Mikroskop, Transporttasche, Software-CD, Kalibrierziel, Bedienungsanleitung, N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S. Garantie: 2 Jahre (Europa). Zulassungen: CE, FCC, ROHS. Preisbereich (indiktiv): €1400–1600.
