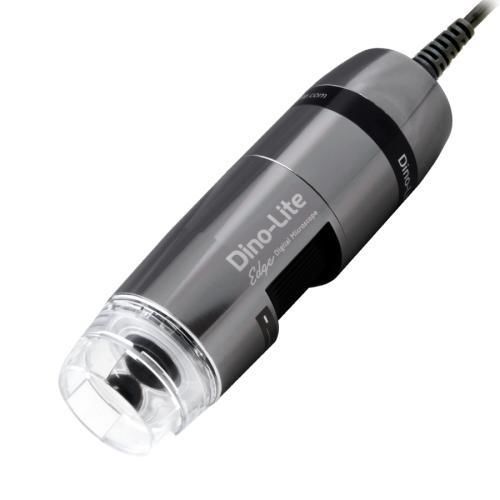

Digitales Videomikroskop AM7515MT8A

Inspektionzur Nanocharakterisierungfür Materialforschung

Beschreibung Das Dino-Lite AM7515MT8A ist ein Digitalmikroskop der Edge-Serie mit 5MP-Sensor und einem Vergrößerungsbereich von 700x bis 900x sowie integrierter Koaxialbeleuchtung. Die Flexible LED Control (FLC) ermöglicht Umschalten oder Mischen von Koaxial- und Hellfeldbeleuchtung. Die Funktion Automatic Magnification Reading (AMR) zeigt die aktuelle Vergrößerung in der mitgelieferten Software an und unterstützt präzise Inspektionen von Waferscheiben, Mikrochips und anderer Mikroelektronik.

Hauptmerkmale

• Sensor: CMOS 5,0 MP (2592 x 1944)
• Vergrößerungsbereich: 700x – 900x
• Integrierte Koaxialbeleuchtung
• Flexible LED Control (FLC) — Umschalten oder Mischen Koaxial / Hellfeld
• Automatic Magnification Reading (AMR)
• Maximale Bildrate: 30 fps (Videoaufzeichnung bis zu 20 fps)
• Microtouch-Sensor und ESD-sicheres Design
• Metallgehäuse mit Magnification-Lock, Abmessungen 10,7 cm x 3,2 cm, Gewicht 139 g, Kabellänge 1,8 m

Optische Daten

• 700 — Arbeitsabstand 6,4 mm — FOV X 0,56 mm — FOV Y 0,400 mm — DOF 0,01 mm
• 750 — Arbeitsabstand 6,3 mm — FOV X 0,52 mm — FOV Y 0,375 mm — DOF 0,01 mm
• 800 — Arbeitsabstand 6,1 mm — FOV X 0,48 mm — FOV Y 0,350 mm — DOF 0,009 mm
• 850 — Arbeitsabstand 6,0 mm — FOV X 0,46 mm — FOV Y 0,330 mm — DOF 0,009 mm
• 900 — Arbeitsabstand 5,9 mm — FOV X 0,43 mm — FOV Y 0,315 mm — DOF 0,008 mm

Anwendungsbereiche

• Inspektion von Mikroelektronik (Wafers, Mikrochips)
• Materialanalyse und Oberflächeninspektion
• Qualitätskontrolle, Fehleranalyse und Forschung & Entwicklung

Kompatibilität & Software

• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7, 8, 10 & 11; macOS 10.12 und höher
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)

Lieferumfang & Garantie

• Lieferumfang: Mikroskop, Transporttasche, Software-CD, Bedienungsanleitung, Schnellstartanleitung, Kalibrierungsziel, Frontabdeckung, Verpackung
• Empfohlenes Zubehör: hochpräziser Ständer (z. B. Dino-Lite RK-10A) für stabile Fokussierung bei hoher Vergrößerung
• Garantie: 2 Jahre (europäische Garantie). Zulassungen auf Anfrage verfügbar (CE, UKCA)
