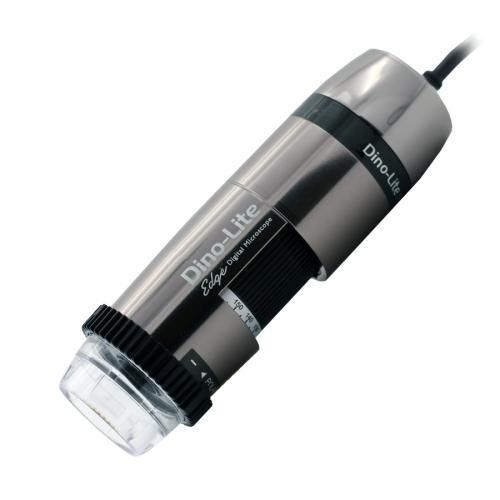

Digitales Videomikroskop AM7915MZT

Inspektionfür MaterialforschungPolarisation

Produktbeschreibung
Das AM7915MZT ist ein handgeführtes Digitalmikroskop mit CMOS-Sensor 5,0 Megapixel, Vergrößerungsbereich 10–220x, integriertem linearem Polarisator und Metallgehäuse. Es bietet 5 MP-Bilder mit Mess- und Kalibrierfunktionen für Inspektion, Dokumentation und Messtechnik in industriellen Anwendungen.

Funktionen und Vorteile

• Extended Dynamic Range (EDR) zur Darstellung von Details in dunklen oder hellen Bereichen durch Belichtungsstapelung
• Extended Depth of Field (EDOF) zur Verbesserung der Schärfentiefe auf rauen oder unebenen Oberflächen
• Automatic Magnification Reading (AMR) für schnelle, nachvollziehbare Messungen
• Verstellbarer Polarisator für glänzende/ reflektierende Materialien (Metall, Kunststoff, Glas, Schmuck, Elektronik)
• Flexible LED Control (FLC) und verschiedene Beleuchtungskappen für anwendungsorientierte Beleuchtung
• ESD-sicheres Design, Mess- und Kalibrierfähig; Wireless-ready mit optionalem WF-10

Hinweis: EDOF und EDR funktionieren nur unter Windows OS.

Wesentliche Merkmale

• 5 Megapixel Edge-Sensor (2592 x 1944)
• Vergrößerung 10–220x
• Verstellbarer Polarisator (linear)
• Flexible LED Control (FLC) mit 8 weißen LEDs
• Automatic Magnification Reading (AMR); mess- und kalibrierfähig
• Metallgehäuse, Vergrößerungsarretierung, Microtouch-Sensor, ESD-sicher

Optical Data Table
MAGNIFICATION RATE - WORKING DISTANCE* - FIELD OF VIEW (X) - FIELD OF VIEW (Y) - DEPTH OF FIELD
10 - 136.0 - 37.8 - 28.3 -
20 - 60.2 - 19.5 - 14.6 - 2.5
30 - 33.5 - 13.0 - 9.7 - 1.8
40 - 20.9 - 9.8 - 7.3 - 1.5
50 - 13.9 - 7.8 - 5.8 -
60 - 9.7 - 6.5 - 4.8 -
70 - 7.1 - 5.6 - 4.2 - 1.0
80 - 5.5 - 4.9 - 3.6 -
90 - 4.5 - 4.3 - 3.2 -
100 - 4.1 - 3.9 - 2.9 -
110 - 4.0 - 3.6 - 2.7 -
120 - 4.1 - 3.3 - 2.4 -
130 - 4.5 - 3.0 - 2.2 -
140 - 5.0 - 2.8 - 2.1 -
150 - 5.6 - 2.6 - 1.9 -
160 - 6.3 - 2.4 - 1.8 -
170 - 7.1 - 2.3 - 1.7 -
180 - 8.0 - 2.2 - 1.6 -
190 - 8.9 - 2.1 - 1.5 -
200 - 9.9 - 2.0 - 1.5 -
210 - 10.9 - 1.9 - 1.4 -
220 - 11.9 - 1.8 - 1.3 - 0.1

Technische Spezifikationen

• Beleuchtung: 8 weiße LEDs, LED ein/aus schaltbar, IR cut-filter >650 nm, Diffusor enthalten (N3C-D)
• Optik: Glaslinse mit Antireflexbeschichtung; kein Macro-Zoom; Standard-Arbeitsabstand
• Sensor: CMOS 5,0 Megapixel (2592x1944), 30 fps max.
• Schnittstelle & Kompatibilität: USB 2.0; Windows 7/8/10/11, macOS 10.9+; DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Formate & Standards: mehrere Bild-/Videoformate unterstützt; DirectShow, UVC
• Gehäuse & Abmessungen: Metallgehäuse, Vergrößerungsarretierung; 10,5 cm (L) x 3,2 cm (D); Gewicht 138 g; Kabel 1,8 m
• Funktionen: AMR, EDR, EDOF, FLC, Mess- und Kalibrierfähig, Microtouch-Sensor, ESD-sicher

Lieferumfang & Konformität

• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierziel, Handbuch, N3C-Kappen (C, D, D2, E, L, O, S)
• Garantie: 2 Jahre (Europa)
• Regulatorisch: CE, FCC, ROHS
• Preisrahmen (indikativ): €1100,00 - €1300,00

Empfohlene Anwendungen

• Elektronikinspektion und Bauteilanalyse
• Qualitätskontrolle und Produktionsinspektion
• Materialanalyse, Oberflächeninspektion und Fehleranalyse
• Schmuck-, Uhren- und Kleinteileprüfung
